Linear Transverter MMT 1296/144

Microwave Modules Ltd.; Liverpool

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1981 ??
  • Kategorie
  • Amateur-Gerät (Diverses ohne Taste)
  • Radiomuseum.org ID
  • 342585

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 21
  • Hauptprinzip
  • HF-Konverter / Superhet-Vorsatz / Adapter (kein Spannungswandler)
  • Wellenbereiche
  • VHF/UHF (siehe Bemerkungen)
  • Betriebsart / Volt
  • Externes Speisegerät / Netzgerät / Hauptgerät / 13,8 Volt
  • Lautsprecher
  • - - Kein Ausgang für Schallwiedergabe.
  • Material
  • Metallausführung
  • von Radiomuseum.org
  • Modell: Linear Transverter MMT 1296/144 - Microwave Modules Ltd.;
  • Form
  • Chassis - Einbaugerät
  • Abmessungen (BHT)
  • 187 x 120 x 106 mm / 7.4 x 4.7 x 4.2 inch
  • Bemerkung

  • The MMT 1296/144 transverter, completely in solid state, is a linear transverter which, coupled to a 144 MHz transceiver, constitutes a highly reliable 1296 MHz transceiver.

    The apparatus consists of two parts:

    1) MMK 1296/144 converter receiver incorporating the MMA 1296 preamplifier.
    2) Frequency conversion transmitter with a final power stage.

    Characteristics:

    • Frequency coverage: 1296 - 1298 MHz
    • Input frequency: 144 - 146 MHz.
    • Local oscillator: 96 MHz
    • Emission systems: SSB - FM - AM - CW
    • Input power for max output : 5 - 500 mW or 10 W with 15 dB attenuator.
    • RX and TX impedance: 50 Ω.
    • Output power: 1.3 W continuous (2.6 pep)
    • Converter gain: 25 dB

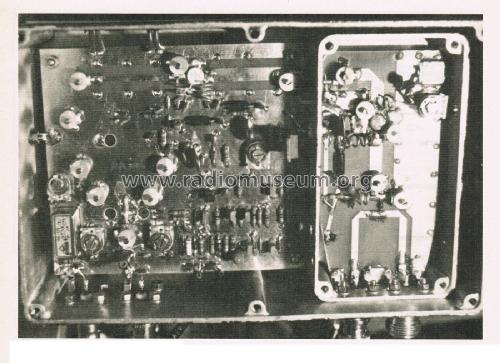

    Built in a diecast case. Only a few transistors are listed, one per type.

    From an anonymous article on "Radio Rivista", Italy May 1981.

  • Nettogewicht
  • 1.8 kg / 3 lb 15.4 oz (3.965 lb)
  • Literaturnachweis
  • “Radio Rivista” official organ of "ARI Amat. Radio Assoc." of Italy, number 5, May 1981.
  • Autor
  • Modellseite von Pier Antonio Aluffi angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
