- Country
- Germany
- Manufacturer / Brand
- Mikroelektronik 'Anna Seghers', Neuhaus a.R, VEB, RFT; (Ostd.) - vorm. Röhrenwerk
- Year
- 1986/1987
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 74430
Serien Nr.K

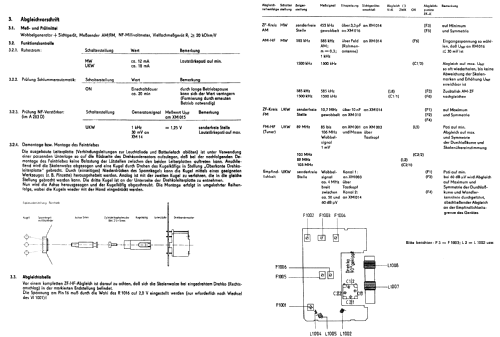

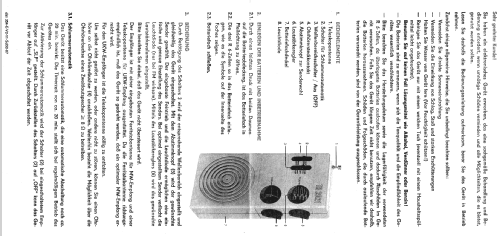

Bedienungsanleitung

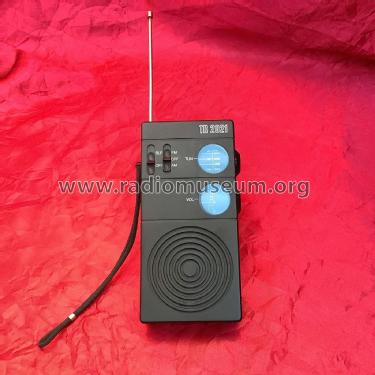

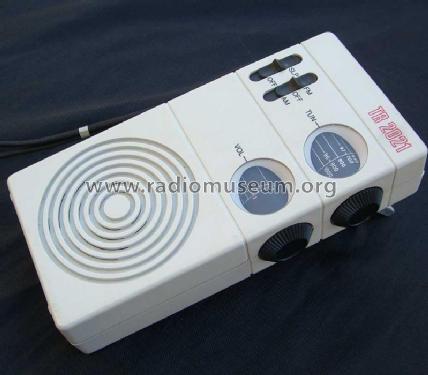

Foto von Tobias Körner. Vielen Dank !
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 2
- Main principle
- Superheterodyne (common); ZF/IF 455/10700 kHz
- Tuned circuits
- 4 AM circuit(s) 5 FM circuit(s)
- Wave bands
- Broadcast (BC) and FM or UHF.
- Power type and voltage
- Dry Batteries / 3 × 1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Power out
- 0.15 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: TR2021 - Mikroelektronik 'Anna Seghers'
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 72 x 150 x 33 mm / 2.8 x 5.9 x 1.3 inch
- Notes
- Auch mit IC: TFK TDA1083.
2 Hybrid-IC. Trommelskala für Frequenz und Lautstärke. Gehäuse in rot, hellgrau oder schwarz. Je ein Piezofilter AM/FM, Fest-AFC, Ferrit- und Teleskopantenne. Einschlafautomatik und Ohrhöreranschluss. Ab 1987 FM bis 108 MHz, vorher nur 104 MHz.
Für den Export nach Frankreich auch unter dem Label BST mit der Bezeichnung Raider4 hergestellt. Spitzname "Ziegelstein"
- Net weight (2.2 lb = 1 kg)
- 0.2 kg / 0 lb 7 oz (0.441 lb)
- Price in first year of sale
- 195.00 DM
- Source of data
- -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
- Literature/Schematics (1)
- Das Kofferradio in der DDR (B. 3 Geschichte der Rundfunkind. der DDR)
- Author
- Model page created by Jürgen Stichling. See "Data change" for further contributors.
- Other Models
-
Here you find 10 models, 10 with images and 6 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Mikroelektronik 'Anna Seghers', Neuhaus a.R, VEB, RFT; (Ostd.) - vorm. Röhrenwerk
Collections
The model is part of the collections of the following members.
Literature
The model is documented in the following literature.
Forum contributions about this model: Mikroelektronik ': TR2021
Threads: 2 | Posts: 6
Ich habe in meiner Sammlung zwei Geräte in Grau. Beide sehen aus, als wenn sie nicht gealtert sind, ich halte es für unwahrscheinlich, dass sie einmal weiß waren. Das Gerät war gar nicht so selten in der DDR. Ich denke, derzeitiger Marktwert nicht über 15 €.
Berthold Grenz, 26.Sep.07
Hallo,
wer kann zu diesem formschön gestalteten Taschenradio aus DDR-Produktion noch Details beisteuern? So wäre die Bauzeit, der damalige Neupreis oder erhältliche Farben von Interesse.
Viele Grüße
Jürgen Stichling
wer kann zu diesem formschön gestalteten Taschenradio aus DDR-Produktion noch Details beisteuern? So wäre die Bauzeit, der damalige Neupreis oder erhältliche Farben von Interesse.
Viele Grüße
Jürgen Stichling
Jürgen Stichling, 07.Nov.04
