Mikrofonvorverstärker MV691

Mikrofonvorverstärker MV691; Mikrofontechnik (ID = 627889) Ampl/Mixer

Mikrofonvorverstärker MV691; Mikrofontechnik (ID = 627890) Ampl/Mixer
Mikrofonvorverstärker MV691; Mikrofontechnik (ID = 627892) Ampl/Mixer Mikrofonvorverstärker MV691; Mikrofontechnik (ID = 627895) Ampl/Mixer
Mikrofonvorverstärker MV691; Mikrofontechnik (ID = 627893) Ampl/Mixer Mikrofonvorverstärker MV691; Mikrofontechnik (ID = 627891) Ampl/Mixer
Mikrofonvorverstärker MV691; Mikrofontechnik (ID = 627896) Ampl/Mixer
Use red slider bar for more.
Mikrofonvorverstärker MV691; Mikrofontechnik (ID = 627892) Ampl/Mixer
Mikrofontechnik: Mikrofonvorverstärker MV691 [Ampl/Mixer] ID = 627892 933x339
Select picture or schematic to display from thumbnails on the right and click for download.
For model Mikrofonvorverstärker MV691, Mikrofontechnik Gefell, VEB; Gefell (Ostd.)

Country:  Germany
Manufacturer / Brand:  Mikrofontechnik Gefell, VEB; Gefell (Ostd.)
alternative name

Microtech Gefell GmbH
Year: 1972–1975 Category: Audio Amplifier or -mixer
Semiconductors (the count is only for transistors) 3:
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Powered by external power supply or a main unit. / 12 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Mikrofonvorverstärker MV691 - Mikrofontechnik Gefell, VEB;
Material Metal case
Dimensions (WHD) 25 x 25 x 128 mm / 1 x 1 x 5 inch

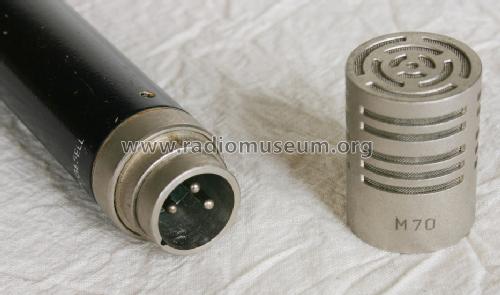

Notes Mikrofonvorverstärker MV 691, geeignet für die Mikrofonkapseln des SMS70-Systems (M94, M70, M71, u.v.a.m.). Betrieben wird der MV691 mit einer externen Stromversorgung über Phantomspeisung 12 V (N690, N691, N692). 30 ... 20000 Hz (± 3 dB), Ausgang 200 Ohm, symmetrisch, Neumann-Stecker NS105. Der Anschluss kann bei Bedarf vom Hersteller auf XLR umgerüstet werden. In den Bildern ist zusätzlich die Kondensator-Mikrofonkapsel M70 zu sehen.
Net weight (2.2 lb = 1 kg) 0.135 kg / 0 lb 4.8 oz (0.297 lb)
Source of data -- Original prospect or advert

Model page created by Frithjof Grassmann. See "Data change" for further contributors.
