Militär verschiedene: Kleinfunksprecher d " Dorette " KlFuSpr.d [Mil TRX] ID = 1203958 933x1004
Select picture or schematic to display from thumbnails on the right and click for download.
For model Kleinfunksprecher d ' Dorette ' KlFuSpr.d, Militär (verschiedene Hersteller gleicher Modelle):
Ausgestellt im Militärhistorischen Museum der Bundeswehr in Dresden.

Country:  Germany
Manufacturer / Brand:  Militär (verschiedene Hersteller gleicher Modelle)
alternative name

WEHRMACHT
Year: 1944/1945 Category: Military Transceiver (TRX)
Valves / Tubes 3: DDD25 RL1P2 RL1P2
Main principle 2 AF stage(s)
Wave bands Short Wave (SW only)
Details
Power type and voltage Storage and/or dry batteries / 1,4 & 150 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Kleinfunksprecher d " Dorette " KlFuSpr.d - Militär verschiedene

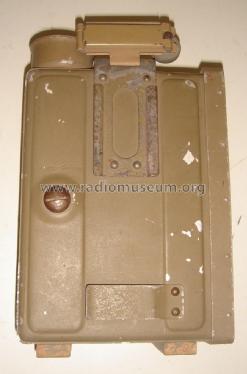

Material Metal case
Dimensions (WHD) 130 x 200 x 70 mm / 5.1 x 7.9 x 2.8 inch
Notes

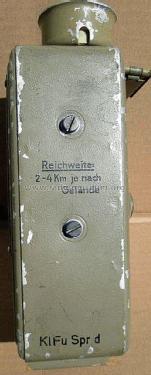

Kleinfunksprecher d / Kl.Fuspr.d

Tragbares Funkgerät, 32,0 -38,0 MHz, Telephonie 0,2 W Pout, externer Batteriekasten 11 x 10 x 17 cm mit 1,6 kg und Kopfhörer - Mikrophon erforderlich.

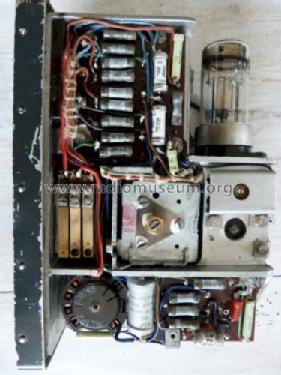

Im Empfangsbetrieb HF-Verstärkerstufe (V3: RL1P2), gefolgt von Pendelaudion (V2, 1/2 DDD25), Reflexschaltung mit Verstärkung der NF durch V3, gefolgt von der NF-Endstufe (V4, 1/2 DDD25).
Im Sendebetrieb Steuerstufe V2 (1/2 DDD25) und Senderendstufe V3 (RL1P2), Modulation über Steuergitter von V3 über Röhre V4 (1/2 DDD25) als Modulatorstufe.

Stromversorgung durch Heizbatterie 1,4V (Ls1,4bp) und Anodenbatterie 150V (LS150bp) oder alternativ Akkumulator 2,4NC28 mit Wechselrichtersatz SE z.

Net weight (2.2 lb = 1 kg) 1.6 kg / 3 lb 8.4 oz (3.524 lb)
Source of data -- Collector info (Sammler)
Mentioned in Die Deutschen Funknachrichtenanlagen, Bd.3 (pp 32-33)
Literature/Schematics (1) RADIOBOTE, Österr. (heft 78/2019, S.16 ff, Gerätebeschreibung)
