Beacon Receiver R-23/ARC-5; MILITARY U.S. (ID = 841570) Militär

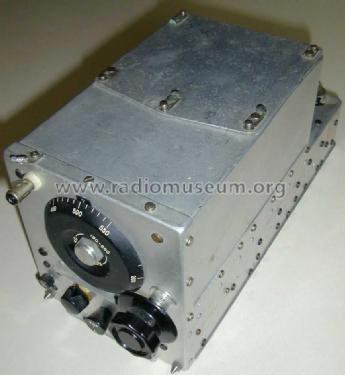

MILITARY U.S.: Beacon Receiver R-23/ARC-5 [Militär] ID = 841570 860x933
Wählen Sie rechts durch klick. Mitglieder klicken für Download in gross.
Für Modell Beacon Receiver R-23/ARC-5, MILITARY U.S. (different makers for same model)

Land:  USA
Hersteller / Marke:  MILITARY U.S. (different makers for same model)
Jahr: 1943–1953 Kategorie: Militärisches Gerät (ohne E, S, SE)
Röhren 6: 12SK7 12K8 12SK7 12SF7 12SR7 12A6
Hauptprinzip Super mit HF-Vorstufe; ZF/IF 85 kHz
Anzahl Kreise 6 Kreis(e) AM
Wellenbereiche Langwellenempfänger und/oder Längstwellen-Empfänger.
Spezialitäten
Betriebsart / Volt AKKU-Speisung (für alles, z.B. bei Autoradios und Amateurgeräten) / 28 Volt
Lautsprecher - Für Kopfhörer oder NF-Verstärker
Belastbarkeit / Leistung
von Radiomuseum.org Modell: Beacon Receiver R-23/ARC-5 - MILITARY U.S. different makers
Material Metallausführung
Form Rack
Abmessungen (BHT) 120 x 140 x 275 mm / 4.7 x 5.5 x 10.8 inch
Bemerkung

Part of AN/ARC-5 Aircraft Radio Equipment:

Navigation (beacon) receiver R-23/ARC-5; Coverage 190 - 550 KHz, VFO.

Receiver with similar specifications with model name BC-453 is part of Radio Set SCR-274

Nettogewicht 2.8 kg / 6 lb 2.7 oz (6.167 lb)
Datenherkunft -- Collector info (Sammler)
Literaturnachweis The Surplus Handbook - Receivers and Transmitters (page 9-10)
Literatur/Schema (1) -- Original-techn. papers. (AN 16-30ARC5-2)

Modellseite von einem Mitglied aus A angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.



Alle gelisteten Radios usw. von MILITARY U.S. (different makers for same model)
Hier finden Sie 353 Modelle, davon 306 mit Bildern und 169 mit Schaltbildern.






Forumsbeiträge zum Modell
MILITARY U.S.: Beacon Receiver R-23/ARC-5
Threads: 1 | Posts: 1
Klicks: 2694     Antworten: 0
military: R-23/ARC-5
Jan Terranea
25.May.10
  1

The R-23/ARC-5 long wave navigation command set receiver is very similair to the SCR-274/BC453. It is a newer version with another second IF penthode 12SF7, siilair to the 12 SK7, but with an extra AVC-diode.

There is a later -A variant with improved AVC and a higher level of audio output. This -A variant is identical to the R-148/ARC-5X except for the wiring of the vacuum tube heaters.The R-148/ARC-5X is designed for 14 volts power supply.

The R-24/ARC-5 medium wave navigation receiver, frequency range 520-1500 kHz, IF 239 kHz, is electrically identical.

The short wave communication receivers R-25/ARC-5, freq:1,5-3,0 mHz, R-26/ARC-5, freq:3,0-6,0 mHz, and R-27/ARC-5, freq:6,0-9,1 mHz, have a slightly different AVC circuit.

Eventually a VHF range model came into use: R-28/ARC-5, freq:100-156 mHz. This frequency is still in use for Airborne Radio Communications.
