396 (396W)

396 ; Minerva Schweiz (ID = 214041) Radio
396 ; Minerva Schweiz (ID = 136945) Radio 396 ; Minerva Schweiz (ID = 136946) Radio
396 ; Minerva Schweiz (ID = 136947) Radio 396 ; Minerva Schweiz (ID = 2014) Radio
396 ; Minerva Schweiz (ID = 838227) Radio 396 ; Minerva Schweiz (ID = 838228) Radio

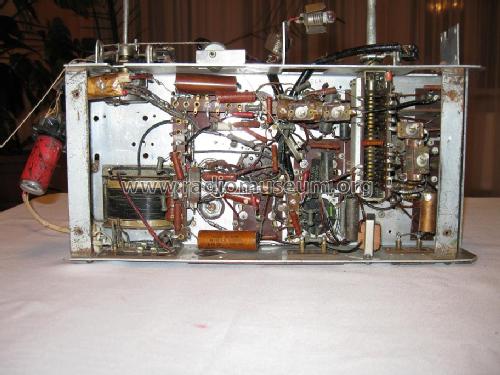

396 ; Minerva Schweiz (ID = 838229) Radio
Use red slider bar for more.

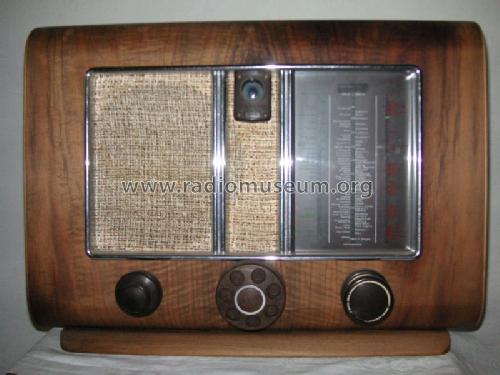

396 ; Minerva Schweiz (ID = 136945) Radio
Minerva Schweiz: 396 [Radio] ID = 136945 800x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model 396 (396W), Minerva Schweiz (Marke von Titan - Lizenzfabrikation von Minerva Österreich)

Country:  Switzerland
Manufacturer / Brand:  Minerva Schweiz (Marke von Titan - Lizenzfabrikation von Minerva Österreich)
Year: 1938/1939 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: EK3 EF9 EBC3 EL3 EM1 AZ1
Main principle Superheterodyne (common); ZF/IF 128 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-250 Volt
Loudspeaker Permanent or electro-dynamic (moving coil), system not known yet.
Power out
from Radiomuseum.org Model: 396 - Minerva Schweiz Marke von
Material Wooden case
Notes var.BBr.
Price in first year of sale 410.00 SFr
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Thali-Schemasammlung und Tungsram-Röhrenbestückung.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Minerva Schweiz (Marke von Titan - Lizenzfabrikation von Minerva Österreich)
Here you find 131 models, 58 with images and 86 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
