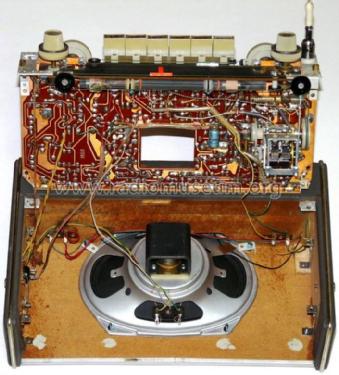

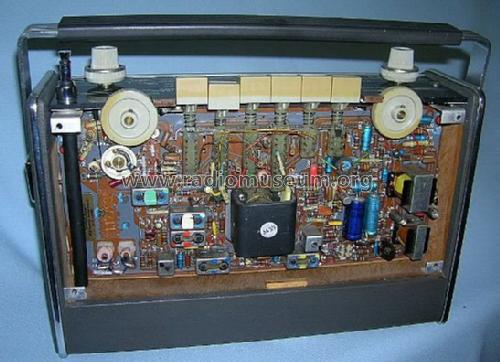

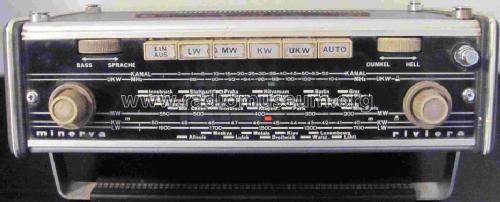

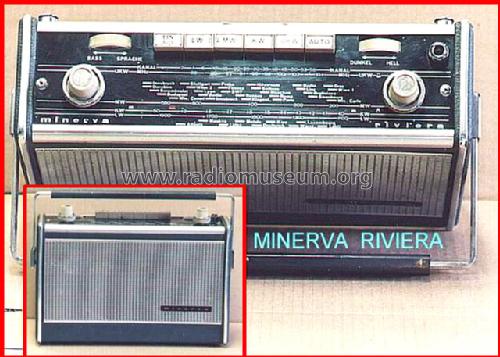

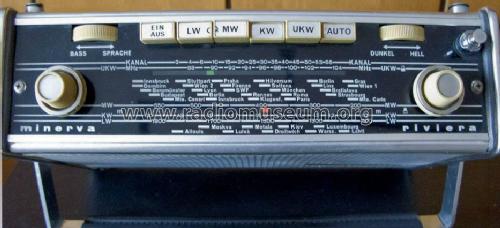

Minerva-Radio: Riviera 3 662 [Radio] ID = 524598 933x690
Select picture or schematic to display from thumbnails on the right and click for download.
For model Riviera 3 662 Nr. 1.132.351–1.198.450, Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien

Country:  Austria
Manufacturer / Brand:  Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Year: 1965/1966 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9: AF106 AF124 AF126 AF126 AF126 BC108 AC126 AC128 AC128
Main principle Superheterodyne (common); ZF/IF 461/10700 kHz
Tuned circuits 8 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / 6x1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 1.2 W (undistorted)
from Radiomuseum.org Model: Riviera 3 662 [Nr. 1.132.351–1.198.450] - Minerva-Radio Radiola-
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 300 x 190 x 90 mm / 11.8 x 7.5 x 3.5 inch
Notes Ovallautsprecher 12 x 17 cm.
Net weight (2.2 lb = 1 kg) 3 kg / 6 lb 9.7 oz (6.608 lb)
External source of data E. Erb 3-907007-36-0

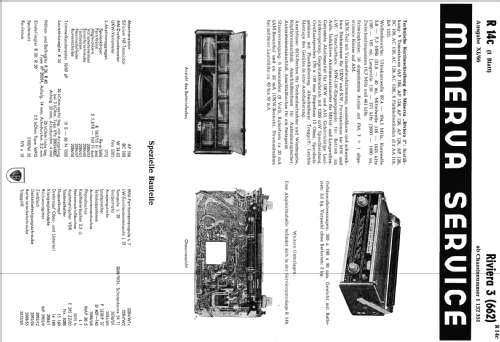

Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb


All listed radios etc. from Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Here you find 627 models, 557 with images and 446 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Minerva-Radio: Riviera 3 662
Threads: 2 | Posts: 3
Hits: 917     Replies: 1

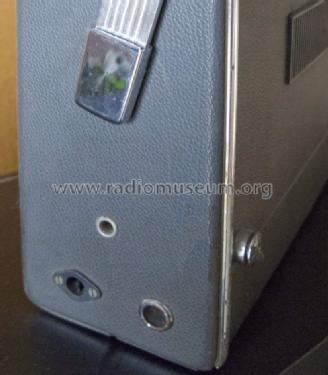

minerva: Kopfhörerbuchse
Wolfgang Grafeneder
19.Jul.16
  1

Im Schaltbld "minriviera3662" ist ein Fehler: es sind 2 Kopfhörerbuchsen eingezeichnet, 1x bei der Endstufe "Kopfhörer" und 1x bei der Minus-Klemme der Batterie "Anschluss für Kopfhörer". Letzterer ist m.E. der Anschuss für das externe Netzteil.

LG

Wolfgang Grafeneder

Wolfgang Bauer
20.Jul.16
  2

Sg. Herr Grafeneder,

Sie haben recht, ich habe einen korrigierten Schaltplan zum Modell geladen.

MfG. WB.


Hits: 1453     Replies: 0
minerva: 662; Riviera 3
Manfred Tragner
08.May.06
  1 Hallo,

bei meinem Minerva Riviera 3 662 ist der Lautstärkeregler kaputt, ich habe das Poti auch bereits zerlegt und festgestellt, dass sich leider die Laufbahn teilweise abgelöst hat. Nun wäre das bei einem handelsüblichen Potentiometer kein Problem, in diesem Fall handelt es sich aber laut Serrviceunterlagen eines Minerva Riviera 622 (Die Schaltung sieht gleich aus, daher gehe ich davon aus, dass auch die Bauteile übereinstimmen) um ein Poti 20kOhm, rechts log. mit Anzapfung bei 3kOhm (Type VPz 20024/003). Ich wäre sehr froh, wenn mir jemand einen Tipp geben könnte, wo ich so ein Poti noch bekommen kann, oder wie ich das Poti durch ein normals Poti mit drei Anschlüssen und Umbauten ersetzen kann.

MfG
Manfred Tragner


Ich habe nach einiger Überlegung eine Notlösung für mein Problem gefunden:
Der Schleifwiderstand wurde durch einen aus einem handelsüblichen Potentiometer ersetzt, wobei ich für die Anzapfung bei ca. 3kOhm mit einem Silberleitlackstift eine leitende Verbindung zum vierten Kontakt hergestellt habe (Siehe Lautstärkeregler 10). Funktioniert derzeit einwandfrei, ich kann aber noch nicht sagen wie lange.
