• Year
  • 1974
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 9972

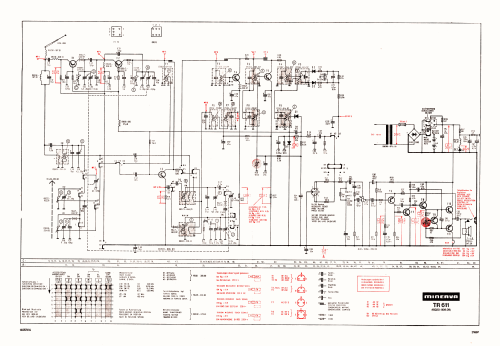

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 11
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Line / Batteries (any type) / 110-240 / 6 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: TR611 - Minerva-Radio Radiola-
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Notes
  • Das Modell TR611 hat im Gegensatz zum Modell TR611a keine Leiste für die Aufnahme der Reiter (3 × grün / 3 ×  rot) zur Sendermarkierung.

    Siehe auch Parallelgerät Grundig Melody-Boy 600.

    Bitte Fotos zum richtigen Modell laden.

  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.
