- Land
- USA
- Hersteller / Marke
- Mitchell Mfg. Co., (ELCO, ESCO); Chicago, IL
- Jahr
- 1951 ?
- Kategorie
- Fernseh-Empfänger/Monitor
- Radiomuseum.org ID
- 352783

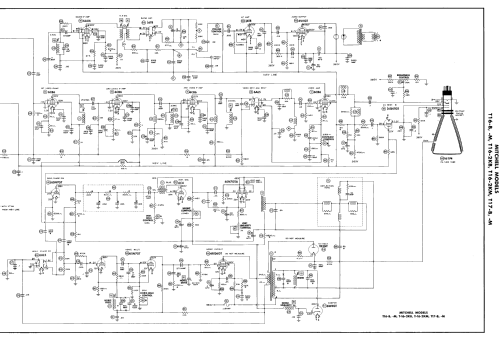

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 20
- Röhren
- 6CB6 12AT7 6CB6 6CB6 6CB6 6AL5 6CB6 6SN7GT or 12AU7 6AU6 6T8 6V6GT 6S4 6SN7GTA 6AL5 6SN7GT 6BQ6GT 6W4GT 1B3GT 5U4G 17BP4A
- Hauptprinzip
- Super mit HF-Vorstufe
- Wellenbereiche
- Wellen in den Bemerkungen.
- Betriebsart / Volt
- Wechselstromspeisung / 60 Hz, 117V = 110 -120 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch)
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: T17-M - Mitchell Mfg. Co., ELCO, ESCO;
- Form
- Standgerät auf niedrigen Beinen (Beine < 50 % der Gesamthöhe).
- Bemerkung
-
Mitchell model T17-M is a 17” b/w TV with US standard VHF tuner channels 2 thru 13.
Equipped with a VHF tuner and picture tube 17BP4A.
- Literatur/Schema (1)

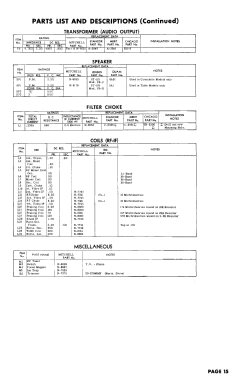

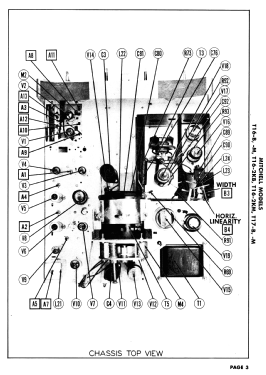

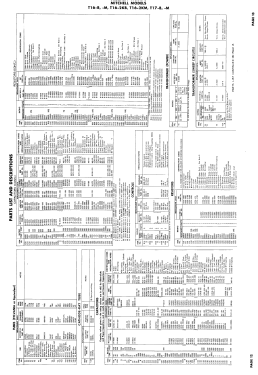

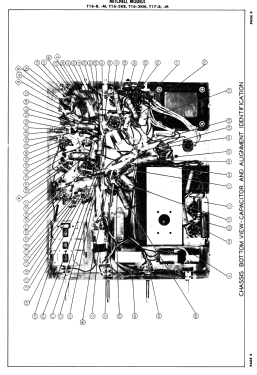

- Photofact Folder, Howard W. SAMS (Set 154, folder 8, dated 12-51)
- Autor
- Modellseite von Dirk Taekels angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
