Stephon ; Mivar VAR; Milano (ID = 1028196) Radio
Mivar VAR; Milano: Stephon [Radio] ID = 1028196 933x740
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stephon, Mivar (VAR); Milano

Country:  Italy
Manufacturer / Brand:  Mivar (VAR); Milano
Year: 1967–1971 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF89 ECL86 EM87 ECL86
Semiconductors (the count is only for transistors) 3:
Main principle Superheterodyne (common); ZF/IF 455/10700 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Record Player (not changer)
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker 2 Loudspeakers
Power out 6 W (unknown quality)
from Radiomuseum.org Model: Stephon - Mivar VAR; Milano
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 675 x 330 x 260 mm / 26.6 x 13 x 10.2 inch
Notes

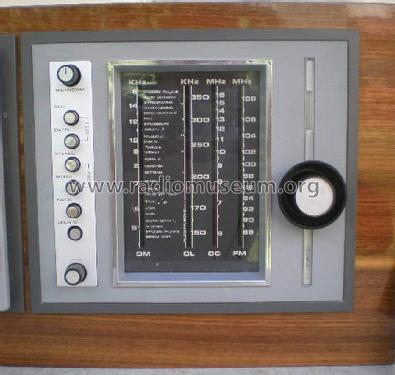

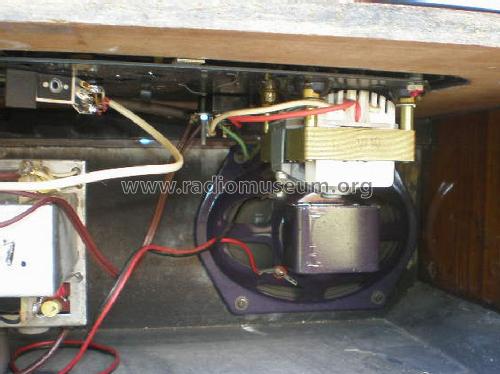

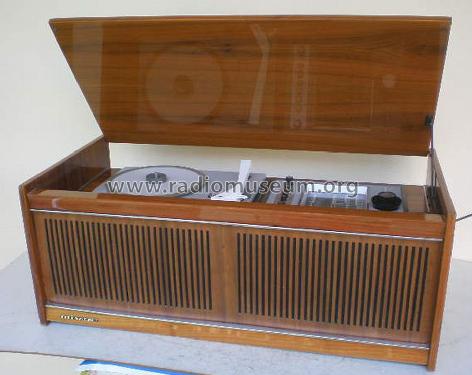

Raddrizzatore ad ossido, 2 diodi AA119, 1 diodo OA91. Due altoparlanti ellittici 13 x 18 cm. Giradischi a 4 velocità. A mobile chiuso i comandi sono nascosti ed è visibile solo la griglia degli altoparlanti; sollevando il coperchio si accede alla scala parlante, con i comandi relativi, e al giradischi. Al centro, in alto, tra le griglie degli altoparlanti, si trova un tondino in plexigass che all'interno del mobile porta l'illuminazione della scala all'esterno, in modo da segnalare l'accensione dell'apparecchio anche a coperchio chiuso.

Lo zoccolo presente ove di solito è inserita la EABC80, in questo apparecchio è stato posto per collegare lo Stereo Decoder DVI che consente di ricevere la Modulazione di Frequenza in Stereo. La rivelazione AM e MF avviene tramite i diodi OA91 e AA119. La lampadina che indica una stazione stereo viene fata funzionare dal DVI.

Matching stereo decoder (MPX): Mivar DV1

Net weight (2.2 lb = 1 kg) 15.5 kg / 34 lb 2.3 oz (34.141 lb)
Price in first year of sale 91'000.00 LIt
Mentioned in Catalogo ANIE (1970-71, p. 110)

Model page created by Fabio Masetti. See "Data change" for further contributors.
