10KT12M Ch= HS-674A

Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1959 ?
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 145779

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 10
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 455/10700 kHz
  • Wellenbereiche
  • Mittelwelle und UKW (FM).
  • Spezialitäten
  • Plattenwechsler
  • Betriebsart / Volt
  • Wechselstromspeisung / 110 - 120 Volt
  • Lautsprecher
  • 3 Lautsprecher
  • Belastbarkeit / Leistung
  • 10 W (Qualität unbekannt)
  • Material
  • Gerät mit Holzgehäuse
  • von Radiomuseum.org
  • Modell: 10KT12M Ch= HS-674A - Motorola Inc. ex Galvin Mfg.Co
  • Form
  • Standgerät auf niedrigen Beinen (Beine < 50 % der Gesamthöhe).
  • Bemerkung

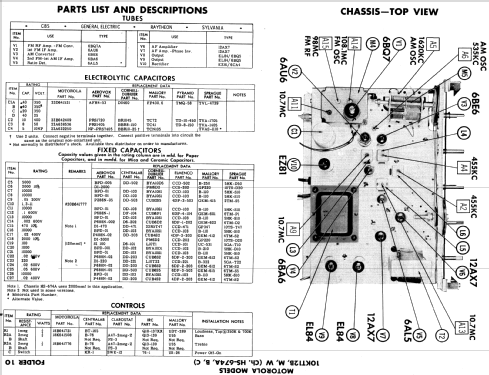

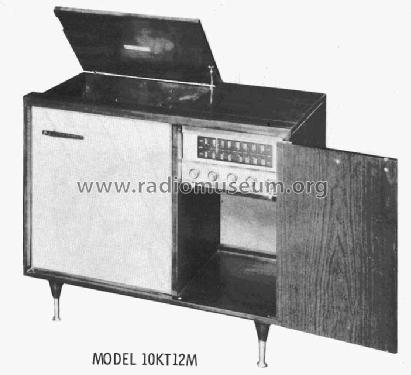

  • AC operated AM - FM tuner with 4 speed automatic record changer. Sams photofact set 471 folder 10 date 1-60 features the Motorola models 10KT12B, 10KT12M and 10KT12W, all with 3 different chassis HS-674A, HS-674B and HS-674C as the same schematic. AM Tuning Range: 540 to 1600KHz, FM Tuning Range: 88 to 108MHz. Has 12" PM speaker, 6" PM speaker and 4" PM speaker. Uses Record Changer VM17RC. Cabinet is Mahogany.
  • Literatur/Schema (2)
  • - - Manufacturers Literature
  • Autor
  • Modellseite von Peter Hoddow angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
