12BP73BJ-1 Ch= WTS-454
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Produttore / Marca
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Anno
- 1966
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 239275

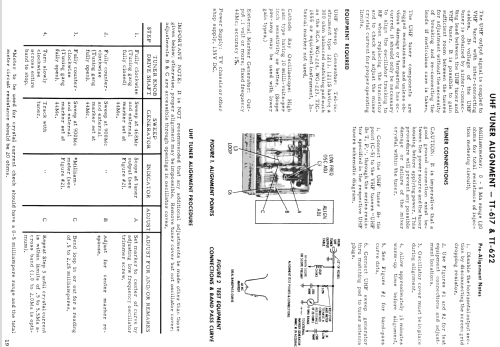

Picture from Motorola Datasheet
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 12
- Valvole
- 3HA5 or 3HM5 6KZ8 4BZ6 5JK6 10DX8 or LCL84 6LN8 or LCF80 17BF11 6LN8 or LCF80 10CW5 33GY7 1X2 12BGP4 or 12BKP4
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- VHF/UHF (ved. i dettagli nelle note)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 60 cycles, 120 Volt
- Altoparlante
- AP magnetodinamico ellittico (magnete permanente e bobina mobile). / Ø 3 inch = 7.6 cm
- Materiali
- Plastica (non bachelite o catalina)
- Radiomuseum.org
- Modello: 12BP73BJ-1 Ch= WTS-454 - Motorola Inc. ex Galvin Mfg.Co
- Forma
- Soprammobile basso, con andamento orizzontale (grosse dimensioni).
- Annotazioni
-
The Motorola 12BP73BJ-1 is a 12" b/w TV with US standard VHF Tuner channels 2 thru 13, 14 thru 83 UHF. Equipped with chassis WTS-454, VHF tuner CMTT-393Y, UHF tuner TT-622 or KTT-622 and picture tube 12BGP4 or 12BKP4. Table model with plastic cabinet, with white cabinet front and gold cabinet back.
- Fonte dei dati
- - - Manufacturers Literature
- Letteratura / Schemi (2)
- - - Manufacturers Literature (Motorola Datasheet 68P65135A16 Dated 2-65)
- Letteratura / Schemi (3)
- - - Manufacturers Literature (Motorola Datasheet 68P65135A18 Dated 3-66)
- Autore
- Modello inviato da John Kusching. Utilizzare "Proponi modifica" per inviare ulteriori dati.
