21F2 Ch= TS-292, HS-316

Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1953
  • Categoria
  • Ricevitore TV e radio (ev. con magnetofono, giradischi, registratore a cassette ecc.)
  • Radiomuseum.org ID
  • 233880

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 27
  • Principio generale
  • Supereterodina con stadio RF
  • Gamme d'onda
  • Gamme d'onda nelle note.
  • Particolarità
  • Cambiadischi
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 60 cycles, 117 Volt
  • Altoparlante
  • AP magnetodinamico (magnete permanente e bobina mobile) / Ø 10 inch = 25.4 cm
  • Materiali
  • Mobile in legno
  • Radiomuseum.org
  • Modello: 21F2 Ch= TS-292, HS-316 - Motorola Inc. ex Galvin Mfg.Co
  • Forma
  • Console di qualsiasi tipo
  • Annotazioni

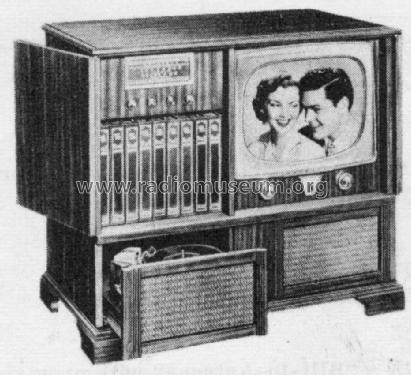

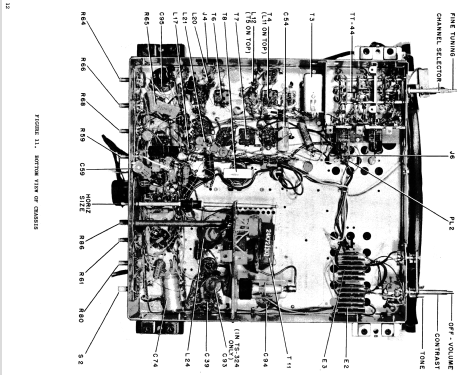

  • The Motorola 21F2 is an AC operated 27 tube combination phonograph, BC/FM band receiver and 21" b/w TV with US standard VHF Tuner channels 2 thru 13. Equipped with chassis TS-292, VHF tuner TT-44, picture tube 21FP4 (all for TV), chassis HS-316 (for BC/FM band receiver), and RC-40 record changer .  Console model with Red-Brown Mahogany cabinet. Has Qty(2) Selenium Rectifiers and Qty(1) germanium diode detector in TV chassis.

    Except for common speaker, the BC/FM band chassis operates independantly from the TV chassis.  Refer to HS-316 service manual for service data on the BC/FM band chassis.

  • Fonte dei dati
  • - - Manufacturers Literature
  • Letteratura / Schemi (1)
  • - - Manufacturers Literature (Motorola Datasheet 69P721605)
  • Autore
  • Modello inviato da John Kusching. Utilizzare "Proponi modifica" per inviare ulteriori dati.
