21F3BY Ch= TS-292Y, HS-316A

Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1953
  • Categoria
  • Ricevitore TV e radio (ev. con magnetofono, giradischi, registratore a cassette ecc.)
  • Radiomuseum.org ID
  • 245186

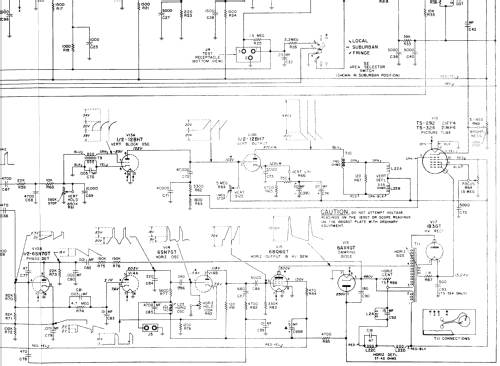

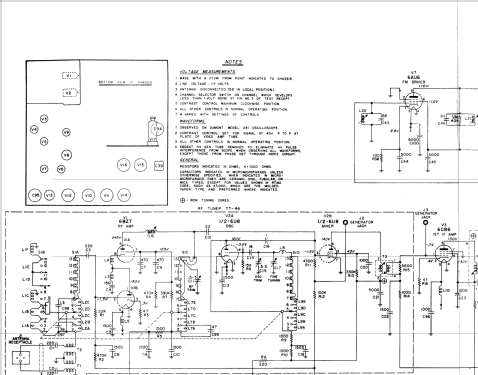

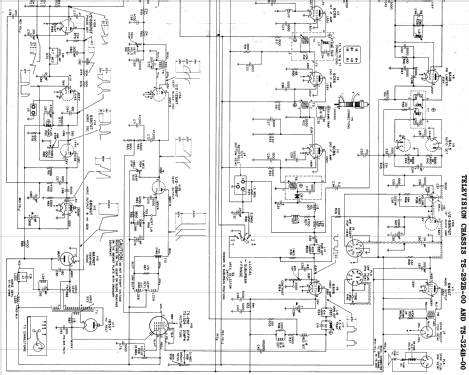

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 29
  • Principio generale
  • Supereterodina con stadio RF
  • Gamme d'onda
  • Gamme d'onda nelle note.
  • Particolarità
  • Cambiadischi
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 60 cycles, 117 Volt
  • Altoparlante
  • AP magnetodinamico (magnete permanente e bobina mobile) / Ø 10 inch = 25.4 cm
  • Materiali
  • Mobile in legno
  • Radiomuseum.org
  • Modello: 21F3BY Ch= TS-292Y, HS-316A - Motorola Inc. ex Galvin Mfg.Co
  • Forma
  • Console di qualsiasi tipo
  • Annotazioni

  • The Motorola 21F3BY is a combination AM/FM radio, phonograph and 21" b/w TV with US standard VHF Tuner channels 2 thru 13, 14 thru 83 UHF. Equipped with TV chassis TS-292, VHF tuner TT-44, UHF tuner TT-52M and picture tube 21FP4.  Also equipped with AM/FM radio chassis HS-316A and record changer RC-40.  Has toasted mahogany cabinet. Has Qty(2) Selenium Rectifiers and Qty(1) germanium diode detector in TV chassis.

  • Fonte dei dati
  • - - Manufacturers Literature
  • Letteratura / Schemi (1)

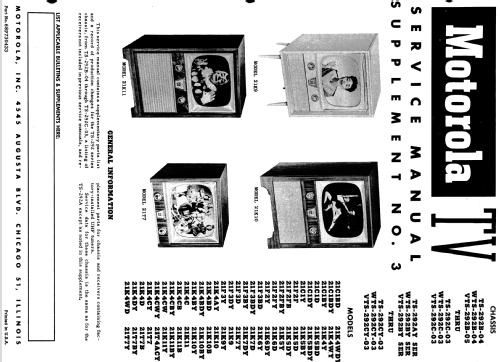

  • - - Manufacturers Literature (Motorola Datasheet 68P730433)
  • Letteratura / Schemi (2)
  • - - Manufacturers Literature (Motorola Datasheet 68P721605)
  • Letteratura / Schemi (3)
  • - - Manufacturers Literature (Motorola Datasheet 68P722369)
  • Letteratura / Schemi (4)
  • - - Manufacturers Literature (Motorola Datasheet 68P620339 (For AM/FM Radio))
  • Autore
  • Modello inviato da John Kusching. Utilizzare "Proponi modifica" per inviare ulteriori dati.
