21K110W Ch= TS-552

• País
• Estados Unidos

• Fabricante / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Año
• 1958

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 186964

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 20

• Válvulas
• 6BK7B 6U8A 3BZ6 3BZ6 3BZ6 12BY7A 6AQ5A 6CG7 3BU8 6CG7 3BZ6 6U8A 3DT6 6BQ5 6AF3 6DQ6 or 6DQ6A 3A3 5U4GB 5Y3 21CBP4A

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• VHF/UHF (see notes for details)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60 cycles, 110 to 120 Volt

• Altavoz
• 3 Altavoces

• Material
• Madera

• de Radiomuseum.org
• Modelo: 21K110W Ch= TS-552 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Consola en general

• Anotaciones

• The Motorola 21K110W is a 21" b/w TV with US standard VHF Tuner channels 2 thru 13. Equipped with chassis TS-552, VHF tuner TT-108 and picture tube 21CBP4A. Console model with Walnut wooden cabinet. Has Qty(1) dual selenium phase detector and Qty(1) germanium diode video detector. Has Qty(1) PM 4" speaker, Qty(1) PM 5" speaker and Qty(1) Elliptical PM 6" x 9" speaker.

• Documentación / Esquemas (1)

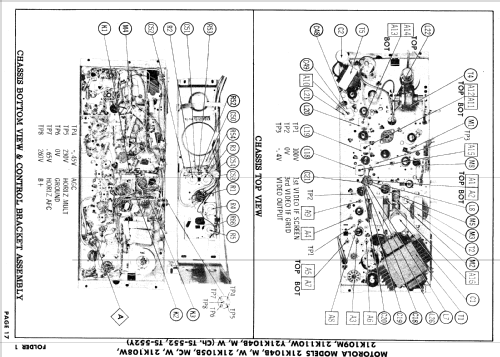

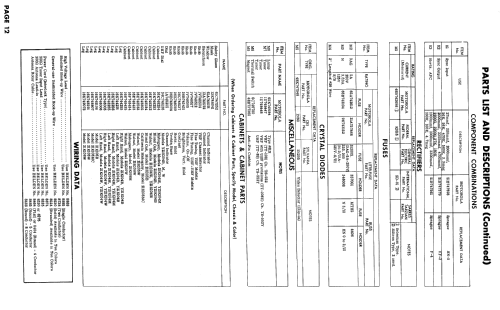

• Photofact Folder, Howard W. SAMS (Date 4-59, Set 437, Folder 1)

• Documentación / Esquemas (2)
• - - Manufacturers Literature (Motorola Datasheet 68P747960)

• Autor
• Modelo creado por Egon Penker. Ver en "Modificar Ficha" los participantes posteriores.
