5C23GW Ch= HS-579
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Produttore / Marca
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Anno
- 1957/1958
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 84258
Sams Photofact Folder 11 Set 410 Date -58
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 5
- Principio generale
- Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF
- N. di circuiti accordati
- 6 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Solo onde medie (OM).
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 110 - 120 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile) / Ø 4 inch = 10.2 cm
- Materiali
- Plastica (non bachelite o catalina)
- Radiomuseum.org
- Modello: 5C23GW Ch= HS-579 - Motorola Inc. ex Galvin Mfg.Co
- Forma
- Soprammobile con orologio (radio-orologio, radiosveglia).
- Annotazioni
-
Color cabinet is Mist Green and Antique white. There are the same Motorola models 5C23 with different colors: model 5C23CW in Antique White and Cerulean Blue, model 5C23GW in Mist Green and Antique White, and model 5C23PW in Pink and Antique White. All models with Placir chassis.
- Riferimenti schemi

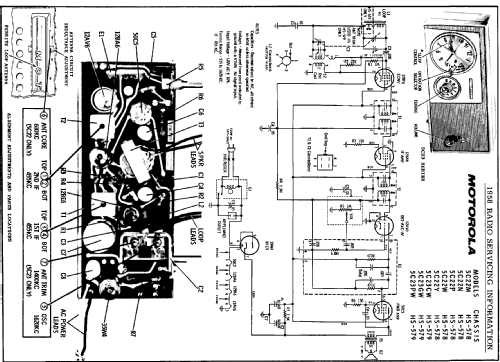

- Beitman Radio Diagrams Vol. 18, 1958
- Bibliografia
- Collector's Guide to Antique Radios (6th edition)
- Letteratura / Schemi (1)

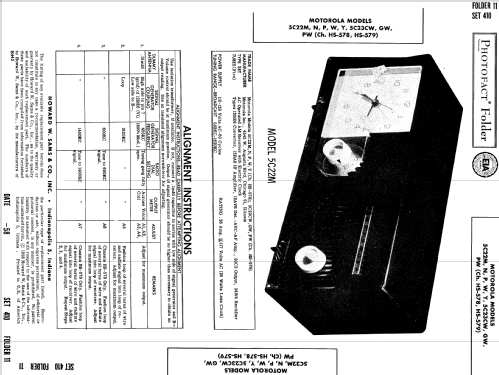

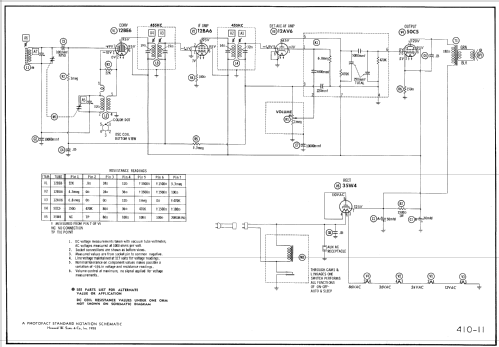

- Photofact Folder, Howard W. SAMS (Date 8-58, Set 410, Folder 11)
- Letteratura / Schemi (3)
- Motorola Folder No. 3752, for 1958.
- Autore
- Modello inviato da Egon Penker. Utilizzare "Proponi modifica" per inviare ulteriori dati.
