5L1U Ch= HS-224 Revised

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Anno
• 1950

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 49012

• Immagini

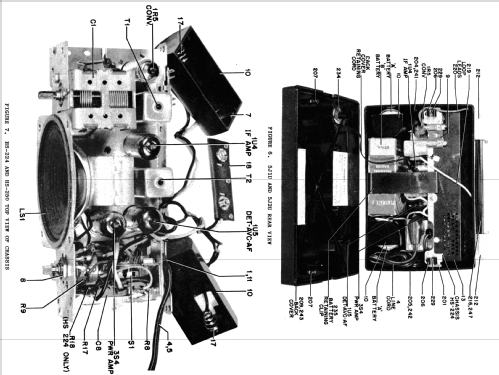

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 4

• Valvole
• 1R5 1U4 1U5 3S4

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Rete / Batterie (ogni tipo) / AC/DC 117V / 67.5 & 3 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 3.5 inch = 8.9 cm

• Radiomuseum.org
• Modello: 5L1U Ch= HS-224 [Revised] - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Annotazioni
• Selenium rectifier.

• Fonte esterna dei dati
• Ernst Erb

• Fonte dei dati
• Collector's Guide to Antique Radios 4. Edition

• Riferimenti schemi
• Rider's Perpetual, Volume 22, covering 1951

• Letteratura / Schemi (1)
• Riders 22-71 to 22-83
