• Pays
• Etats-Unis

• Fabricant / Marque
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Année
• 1939/1940

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 49205

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 7

• Lampes / Tubes
• 6A7 6D6 6SQ7GT 6SQ7GT 25B6G 25B6G 25Z5

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• GO, OC et Police (Maritime)

• Tension / type courant
• Appareil tous courants (CA / CC) / 117 Volt

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique) / Ø 8 inch = 20.3 cm

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 71A - Motorola Inc. ex Galvin Mfg.Co

• Forme

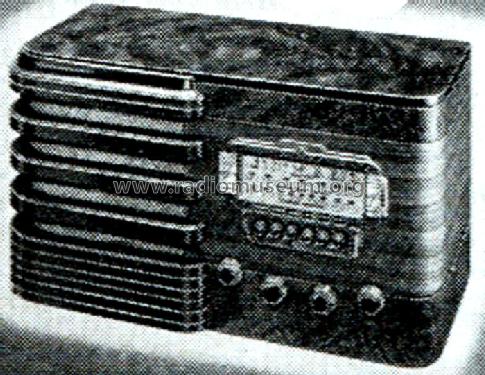

• Modèle de table avec boutons poussoirs.

• Dimensions (LHP)
• 18.625 x 10.375 x 9.375 inch / 473 x 264 x 238 mm

• Remarques

• Tuning Range is 540 to 18,000 kHz (kc).

• Source extérieure
• Ernst Erb

• Source
• Collector's Guide to Antique Radios 4. Edition

• Source du schéma
• Rider's Perpetual, Volume 14 = 1944 = before 1943

• Littérature
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Schémathèque (3)
• Motorola Folder H-101A for 1940.
