- Pays
- Etats-Unis
- Fabricant / Marque
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Année
- 1952 ??
- Catégorie
- Autoradio, ev. avec cassette
- Radiomuseum.org ID
- 49339

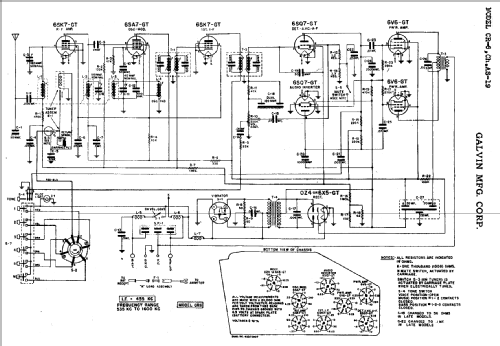

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 8
- Principe général
- Super hétérodyne avec étage HF; FI/IF 455 kHz
- Circuits accordés
- 7 Circuits MA (AM)
- Gammes d'ondes
- PO uniquement
- Tension / type courant
- Accumulateur (par exemple pour autoradios ou radio) / 6 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile / Ø 6 inch = 15.2 cm
- Matière
- Boitier métallique
- De Radiomuseum.org
- Modèle: CR7 Ch= AS19 - Motorola Inc. ex Galvin Mfg.Co
- Forme
- Chassis (pour intégration dans meuble)
- Remarques
- Vibrator for +B.Automatic tuner , model ST-56.
- Source extérieure
- Ernst Erb
- Source du schéma
- Rider's Perpetual, Volume 15 = 1947 and before
- Littérature
- Riders 19-23 to 19-32 , Riders 16-1 to 16-8
- Schémathèque (1)
- Photofact Folders , Sams(set 20,folder 4710-24)
