• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Anno
• 1955 ?

• Categoria
• Autoradio, eventualmente con registratore a cassette o giradischi

• Radiomuseum.org ID
• 100989

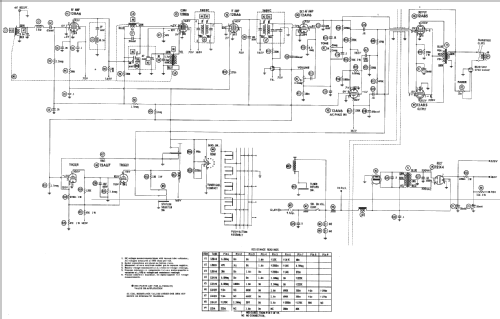

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 9

• Valvole
• 12BA6 12BE6 12BA6 12AV6 12AV6 12AU7 12AB5 12AB5 12X4

• Principio generale
• Supereterodina con stadio RF; ZF/IF 262 kHz; 2 Stadi BF

• N. di circuiti accordati
• 7 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Batteria di accumulatori, per tutto (es. autoradio, radio amatoriali) / 12 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Materiali
• Mobile di metallo

• Radiomuseum.org
• Modello: MoPar 910HR Dodge D62, D63 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Chassis o in scatola da montaggio

• Annotazioni

• Vibrator for +B; Pushbuttons.
  Speaker 6x9 inch.

• Riferimenti schemi

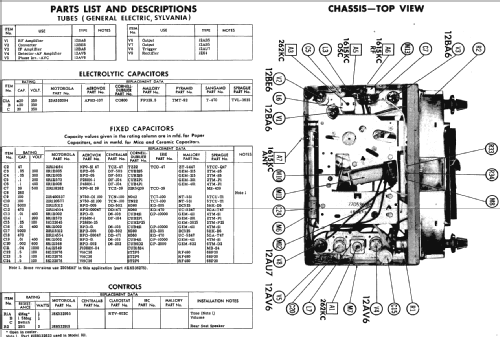

• Photofact Folder, Howard W. SAMS

• Letteratura / Schemi (1)

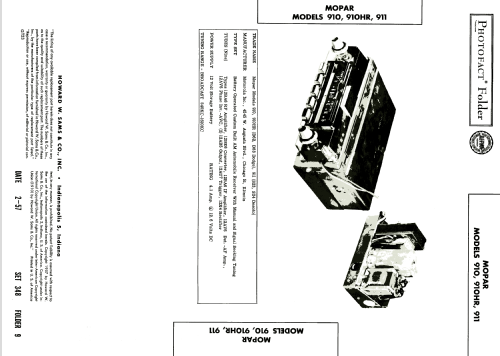

• Photofact Folder, Howard W. SAMS (Set 348 Folder 9 date 2 - 57)

• Autore
• Modello inviato da Peter Hoddow. Utilizzare "Proponi modifica" per inviare ulteriori dati.
