SK32W Ch= HS-775 HS-776

Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1959 ?
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 85616

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 17
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 455/10700 kHz; 4 NF-Stufe(n)
  • Anzahl Kreise
  • 7 Kreis(e) AM     9 Kreis(e) FM
  • Wellenbereiche
  • Mittelwelle und UKW (FM).
  • Spezialitäten
  • Plattenwechsler
  • Betriebsart / Volt
  • Wechselstromspeisung / 120 Volt
  • Lautsprecher
  • 7 oder mehr Lautsprecher
  • Belastbarkeit / Leistung
  • 80 W (Qualität unbekannt)
  • Material
  • Gerät mit Holzgehäuse
  • von Radiomuseum.org
  • Modell: SK32W Ch= HS-775 HS-776 - Motorola Inc. ex Galvin Mfg.Co
  • Form
  • Standgerät auf niedrigen Beinen (Beine < 50 % der Gesamthöhe).
  • Bemerkung

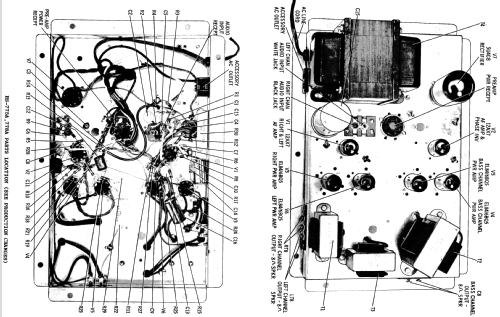

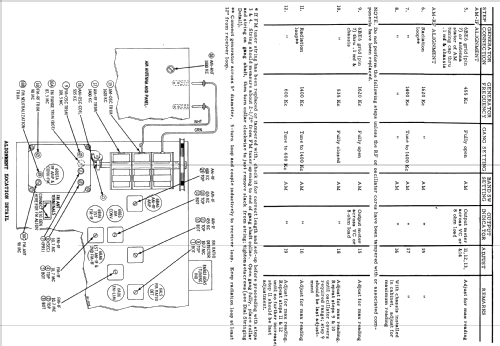

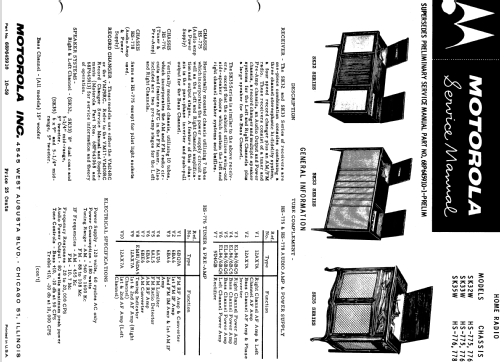

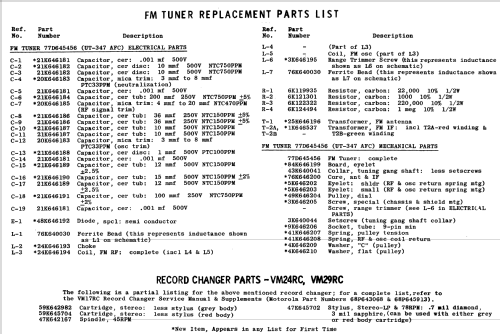

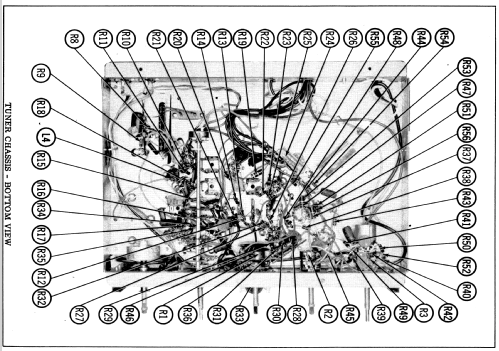

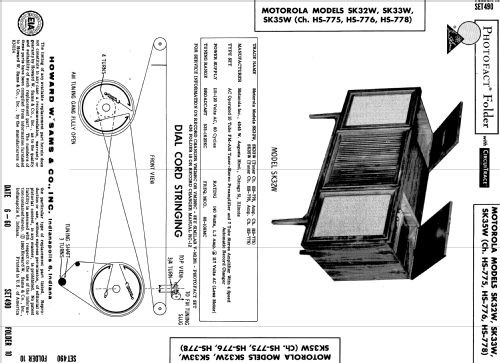

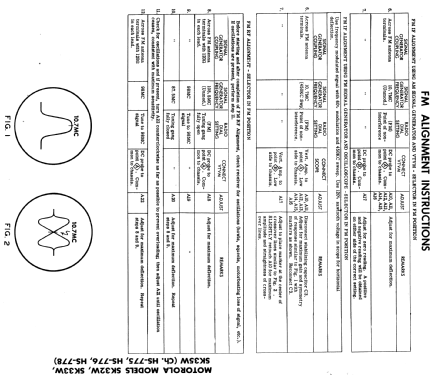

  • The Motorola Model SK32W is an AC operated 17 Tube AM/FM Console Receiver with a three channel stereo Phono Amplifier and 4 Speed Automatic Record Changer. Uses AM/FM tuner/pre-amp chassis HS-776 and power amp/power supply chassis HS-775. Cabinet is Walnut. AM band tuning range: 540-1600KHz, FM band tuning range: 88 -108MHz. This model has Qty(1) 15" PM speaker, Qty(2) 8" dual-cone PM speakers and Qty(2) 5.25" PM speakers. Uses Record Changer VM24RC or VM29RC. Has separate bass channel that drives the 15" speaker. Sams photofact set 490 folder 10 date 6-60 features Motorola models SK32W, SK33W and SK35W as the same schematic.
  • Schaltungsnachweis

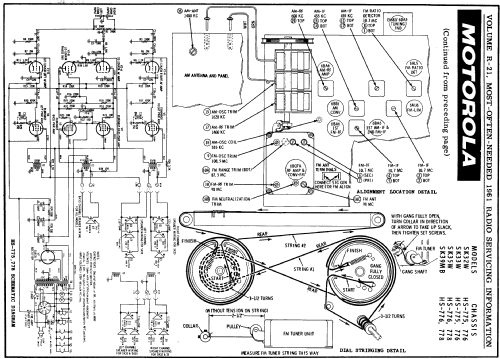

  • Beitman Radio Diagrams Vol. 21, 1961
