SP28E Ch= HS-946, HS-947

Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1961
  • Kategorie
  • Ton-/Bildspeichergerät oder -Spieler
  • Radiomuseum.org ID
  • 88040

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 5
  • Hauptprinzip
  • NF-Verstärkung; 3 NF-Stufe(n)
  • Wellenbereiche
  • - ohne
  • Spezialitäten
  • Plattenspieler+NFV+LS
  • Betriebsart / Volt
  • Wechselstromspeisung / 60 cycles, 120 Volt
  • Lautsprecher
  • 3 Lautsprecher
  • Belastbarkeit / Leistung
  • 8 W (20 W max./spitze)
  • Material
  • Diverses Material
  • von Radiomuseum.org
  • Modell: SP28E Ch= HS-946, HS-947 - Motorola Inc. ex Galvin Mfg.Co
  • Form
  • Tischgerät, Truhenform, meist mit Deckel (NICHT Schrägpult).
  • Bemerkung

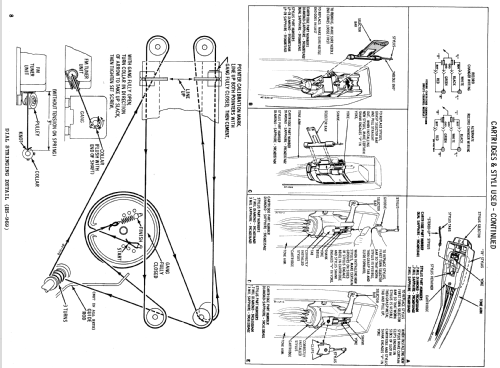

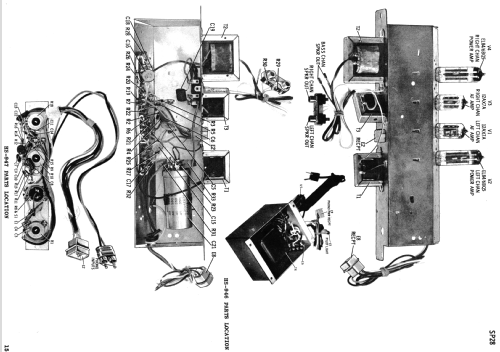

  • The Motorola SP28E is an AC operated 5 Tube Stereo Phono Amplifier and 4 Speed Automatic Record Changer. Uses power supply chassis HS-946 and preamp/poweramp chassis HS-947. Has Mono/Stereo switch. Cabinet color is Charcoal. This model has Qty(1) 7" PM speaker and Qty(2) 5.25" PM speakers. Uses Record Changer VM55RC.

    Motorola model SP28GL is similar except for the cabinet color, which is Gold.

  • Schaltungsnachweis
  • Beitman Radio Diagrams Vol. 22, 1962
  • Literatur/Schema (2)

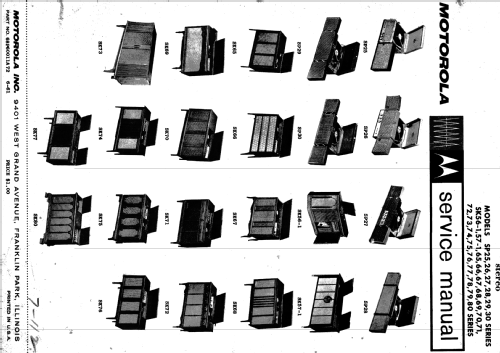

  • - - Manufacturers Literature (Motorola Datasheet 68P60011A72 Dated 6-61)
  • Autor
  • Modellseite von Egon Penker angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
