Y23K28M Ch= RTS-568Y
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Produttore / Marca
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Anno
- 1960
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 237504
Picture from Motorola Datasheet
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 19
- Valvole
- 6ES8 6EU8 6AF4A 3BZ6 3BZ6 6EW6 6GK6 3BZ6 6DT6 6BQ5 3BU8 6CG7 6CG7 6DQ6 6AF3 6AQ5 3A3 5U4GB 23TP4
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- VHF/UHF (ved. i dettagli nelle note)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 60 cycles, 120 Volt
- Altoparlante
- AP magnetodinamico ellittico (magnete permanente e bobina mobile).
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: Y23K28M Ch= RTS-568Y - Motorola Inc. ex Galvin Mfg.Co
- Forma
- Console di qualsiasi tipo
- Annotazioni
-

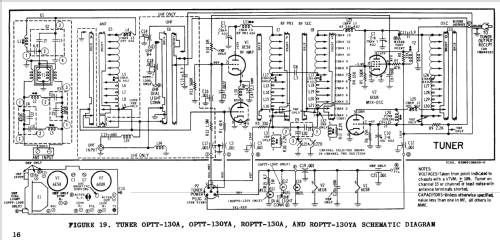

The Motorola Y23K28M is a 23" b/w TV with US standard VHF Tuner channels 2 thru 13, 14 thru 83 UHF. Equipped with chassis RTS-568Y, VHF tuner ROPPT-130Y, UHF tuner WTT-601 and picture tube 23TP4. Console model with Mahogany wooden masonite cabinet. Has dual Selenium Rectifier and Qty(1) germanium diode video detector. Has Qty(1) elliptical PM 6" x 9" speaker.
- Fonte dei dati
- - - Manufacturers Literature
- Letteratura / Schemi (2)
- - - Manufacturers Literature (Motorola Datasheet 68P65110A05)
- Autore
- Modello inviato da John Kusching. Utilizzare "Proponi modifica" per inviare ulteriori dati.
