• Country
• Germany

• Manufacturer / Brand
• Neumann, Georg, Laboratorium für Elektroakustik GmbH; Berlin

• Year
• 1957

• Category
• Microphone or Pick-up element

• Radiomuseum.org ID
• 71103

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• AC701k

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Powered by external power supply or a main unit. / DC 4 & 120 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

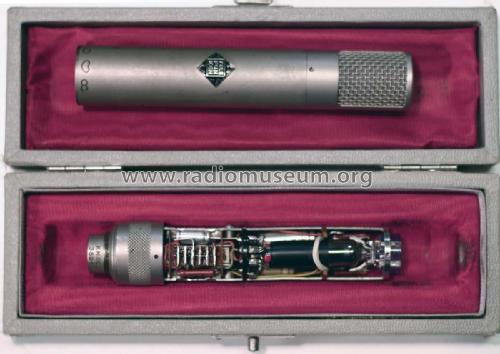

• Model: Kondensator Mikrophon KM56c - Neumann, Georg, Laboratorium f

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 21 x 21 x 135 mm / 0.8 x 0.8 x 5.3 inch

• Notes

• Ausführung: Kondensatormikrofon mit Doppelmembransystem und 3 einstellbaren Richtcharakteristiken. Quelle: Werbeanzeige FT- Nr. 15-1957 Seite 547. (siehe auch bei Fa. Georg Neumann)

  Übertragungsbereich 40 bis 15.000 Hz. Empfindlichkeit 0,8 mV/µbar an 1000 Ohm. Impedanz 200 Ohm. Membranmaterial Nickel.

  Vorgänger: KM56. Die Versionen unterscheiden sich durch geringfügige Schaltungsänderungen. So hat die Version KM56c eine automatische Gitterspannungserzeugung mit Kathodenwiderstand, während die Vorgänger einen Spannungsteiler über der Heizspannung für eine feste Gittervorspannung benutzen.

  Speisung aus Neumann Netzanschlussgerät, z.B. N52a oder N52t in Norm-Dannerkassette als Einschub.

  Mit anderem Anschluß (7-pol Großtuchel, HF-dicht) wurde das Mikrofon als KM256 vertrieben.

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Literature/Schematics (4)
• -- Schematic

• Author
• Model page created by Hilmer Grunert. See "Data change" for further contributors.
