• Paese
• Germania

• Produttore / Marca
• Nora; Berlin

• Anno
• 1950/1951

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 7847

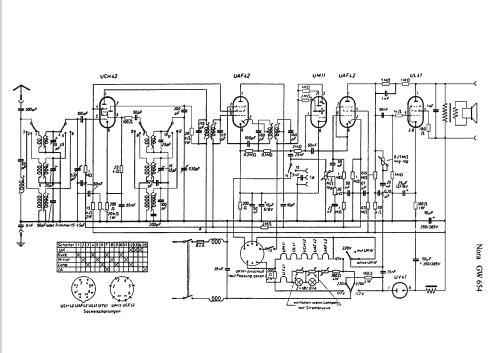

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 6

• Valvole
• UCH42 UAF42 UAF42 UL41 UM11 UY41

• Principio generale
• Supereterodina (in generale); ZF/IF 468 kHz

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie, lunghe e corte e predisposto per MF (FM).

• Tensioni di funzionamento
• Alimentazione universale (doppia: CC/CA) / 117; 220 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 21 cm = 8.3 inch

• Materiali
• Mobile in legno

• Radiomuseum.org

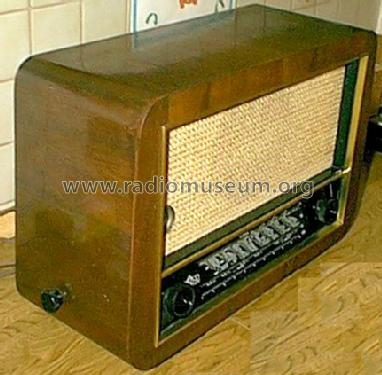

• Modello: Serenade GW654M - Nora; Berlin

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 530 x 360 x 210 mm / 20.9 x 14.2 x 8.3 inch

• Annotazioni

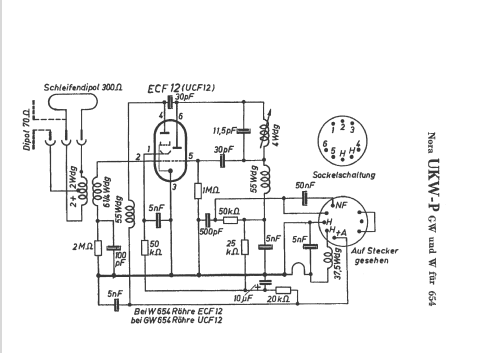

• UKW vorbereitet für UKW-Einsatz UKW-P.
  Skalenlampe: 2x 18V/0,1A.

• Prezzo nel primo anno
• 298.00 DM

• Fonte dei dati
• Radiokatalog Band 1, Ernst Erb

• Riferimenti schemi
• Hermann Rottmann und Fred P. Langheinrich hatten mir dieses Gerät erstmals bekannt gemacht. Sie verfügen jedoch nicht über Schaltungen darüber oder weitere Informationen, sondern haben mir bei der Recherche geholfen. Danke.

• Bibliografia
• Funkschau (5019)

• Letteratura / Schemi (1)
• -- Original-techn. papers.
