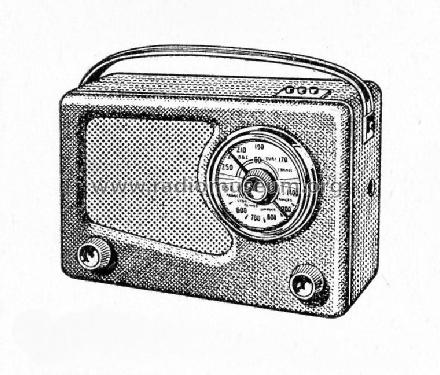

Champion

Nord-Radio; Paris

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1960
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 335861

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 6
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 480 kHz
  • Anzahl Kreise
  • 6 Kreis(e) AM
  • Wellenbereiche
  • Langwelle, Mittelwelle (LW+MW).
  • Betriebsart / Volt
  • Trockenbatterien / 2 x 4,5 Volt
  • Lautsprecher
  • Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 12 cm = 4.7 inch
  • Belastbarkeit / Leistung
  • 0.2 W (Qualität unbekannt)
  • Material
  • Leder / Stoff / Plastic / Segeltuch über div. Material
  • von Radiomuseum.org
  • Modell: Champion - Nord-Radio; Paris
  • Form
  • Reisegerät > 20 cm (netzunabhängig betreibbar)
  • Bemerkung

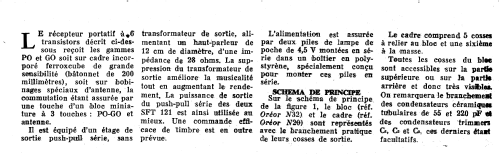

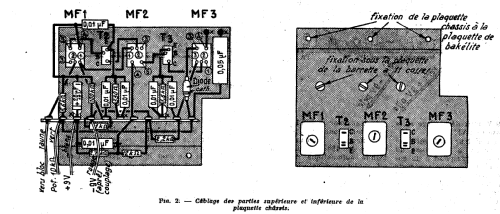

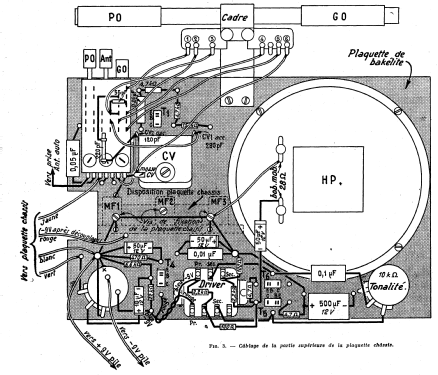

  • Ce récepteur portatif à  6 transistors reçoit les gammes PO et GO soit sur cadre incorporé ferroxcube (bâtonnet de 200 millimètres, réf: Oréor N20), soit sur bobinages spéciaux d'antenne, la commutation étant assurée par une touche d'un bloc miniature à 3 touches : PO-GO et antenne (référence Oréor N32).
    Il est équipé d'un étage de sortie push-pull série, sans transformateur de sortie, alimentant un haut-parleur de 12 cm de diamètre, d'une impédance de 28 ohms. La suppression du transformateur de sortie améliore la musicalité tout en augmentant le rendement.

    Ses caractéristiques sont les suivantes:
     - amplificateur basse fréquence à 3 transistors
     - push-pull de 2 SFT121
     - contrôle de timbre.

    L'alimentation est assurée par deux piles de lampe de poche de 4,5V montées en série dans un boîtier en polystyrène.

    Les fonctions des 6 transistors sont les suivantes :
     - 37T1, oscillateur modulateur;
     - 36T1, premier amplificateur moyenne fréquence.
     - 36T1, deuxième amplificateai moyenne fréquence.
     - OC71, preamplificateur basse fréquence et driver.
     - 2 X SFT121, amplificateur push-pull sans transformateur de sortie
     - diode détectrice.

    Vendu en pièces détachées pour 175 Fr ou en ordre de marche pour 215 Fr.

  • Originalpreis
  • 215.00 Fr
  • Literaturnachweis

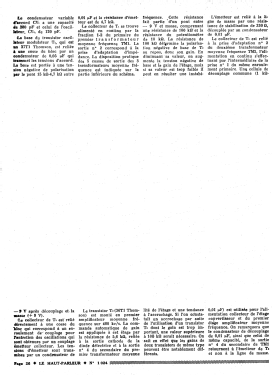

  • Le Haut-Parleur (N° 1024 de février 1960 pages 25 à 28.)
  • Autor
  • Modellseite von Jean-Pierre Ambroise angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
