5150 24 Röhren

5150; Nordmende, (ID = 355209) Television

5150; Nordmende, (ID = 355241) Television

5150; Nordmende, (ID = 2537764) Television
5150; Nordmende, (ID = 107004) Television 5150; Nordmende, (ID = 223138) Television
5150; Nordmende, (ID = 223139) Television 5150; Nordmende, (ID = 2537763) Television
5150; Nordmende, (ID = 2537772) Television
Use red slider bar for more.
5150; Nordmende, (ID = 107004) Television
Nordmende,: 5150 [Television] ID = 107004 221x187

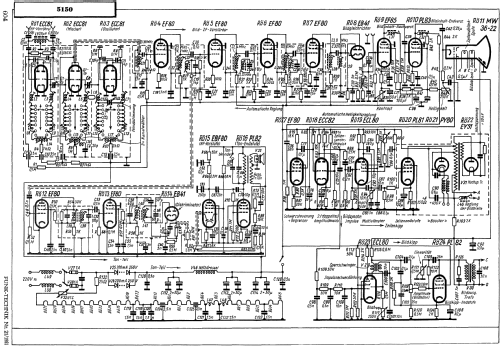

Select picture or schematic to display from thumbnails on the right and click for download.
For model 5150 24 Röhren, Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Country:  Germany
Manufacturer / Brand:  Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Year: 1951 Category: Television Receiver (TV) or Monitor
Valves / Tubes 24: ECC81 ECC81 ECC81 EF80 EF80 EF80 EF80 EB41 EF85 PL83 EF80 EF80 EB41 EBF80 PL82 EF80 ECC82 ECL80 PL81 PY80 EY51 ECL80 PL82 MW36-22
Main principle Superhet with RF-stage; ZF/IF 26750 kHz; 2 AF stage(s)
Wave bands Wave Bands given in the notes.
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 3.5 W (unknown quality)
from Radiomuseum.org Model: 5150 [24 Röhren] - Nordmende, Norddeutsche Mende-
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 580 x 400 x 490 mm / 22.8 x 15.7 x 19.3 inch
Notes Erster Nordmende Fernsehempfänger, zur Industrie-Ausstellung Berlin Oktober 1951 (Fernseh-Straße) vorgestellt. Empfangsbereich: 6 Kanäle in Band III; + 2 Reserve Kanäle im Band I, Abstimmung durch Zuschaltung von Lecherleitungen. Paralleltonempfänger, Ton-ZF 21,25 MHz. Ton-Demodulator: Diskriminator. Direkte Synchronisation des Horizontal-Generators (Multivibrator), kein Phasenvergleich. Siehe auch Nordmende 5150 neu mit geänderter Röhrenzahl und überarbeiteter Schaltung.
Price in first year of sale 1'590.00 DM
External source of data Fernsehen - wie es begann, Holtschmidt
Mentioned in Funk-Technik (FT) (21/1951)

Model page created by Michael John. See "Data change" for further contributors.
