Corvette 5.197A 975.197A

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Data
Forum
Pictures
Collections

  • Year
  • 1975/1976
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 81140

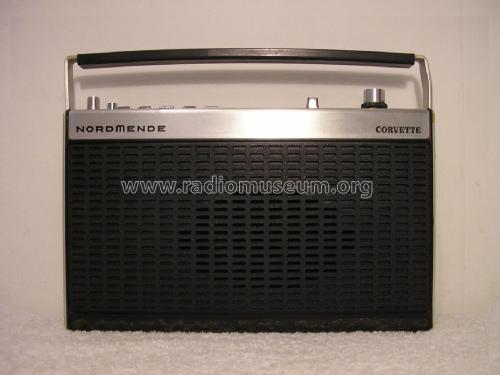

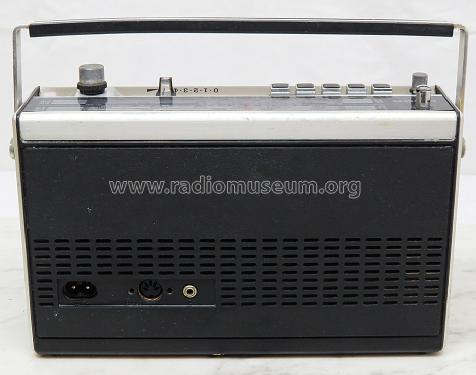

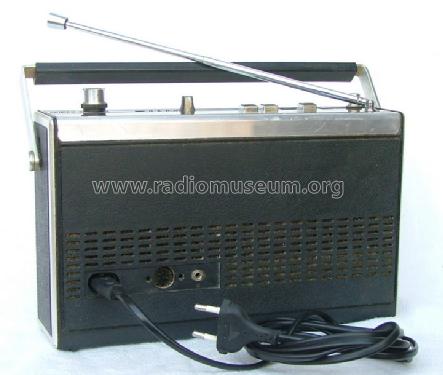

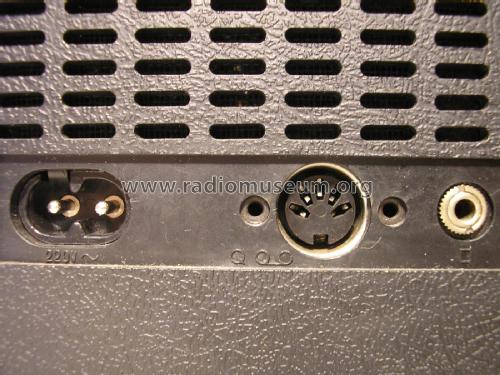

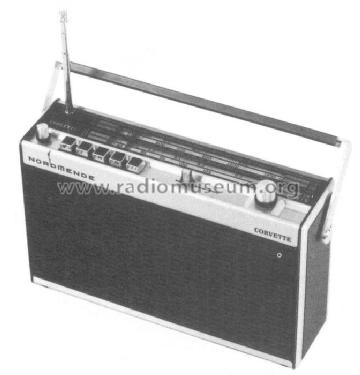

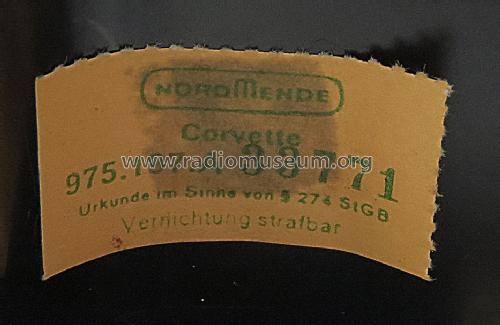

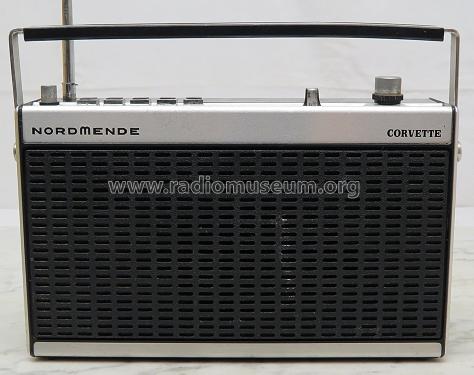

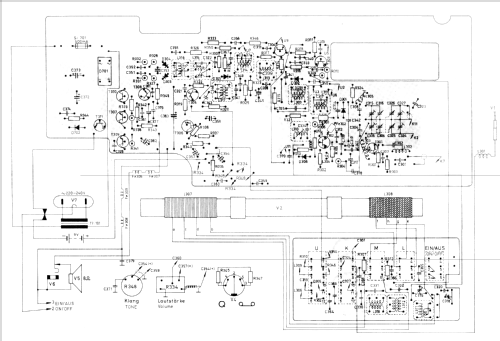

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 11
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 5 AM circuit(s)     8 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Line / Batteries (any type) / 220 / C: 6 × 1.5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 1 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Corvette 5.197A 975.197A - Nordmende, Norddeutsche Mende-
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 250 x 150 x 75 mm / 9.8 x 5.9 x 3 inch
  • Notes

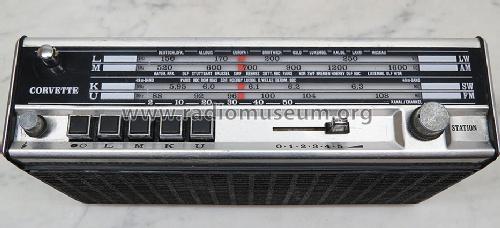

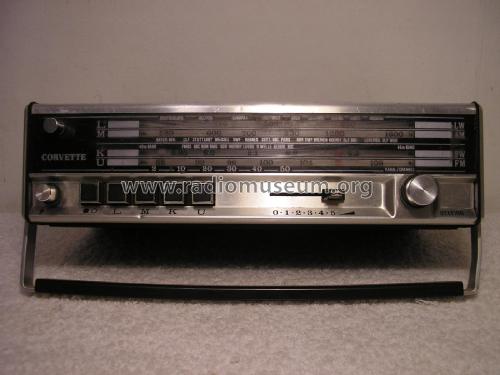

  • UKW: 87,5 - 108 MHz
    KW: 5950 - 6300 kHz
    MW: 510 - 1640 kHz
    LW: 145 - 260 kHz

  • Net weight (2.2 lb = 1 kg)
  • 1.4 kg / 3 lb 1.3 oz (3.084 lb)
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Daniel Doll. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Corvette is part of the collections of the following members.

 Forum

Forum contributions about this model: Nordmende,: Corvette 5.197A 975.197A

Threads: 1 | Posts: 1

Bei der Reinigung dieses sehr verschmutzten Gerätes stellte ich im Bereich des Netzteiles fest, dass der zur Fixierung aufgetragene braune Leim durch Alterung/Wärme schwarz und spröde geworden ist. Manchmal führt dies dazu, dass der Leim leitfähig wird. Im Netzteil dürfte sich dies eher weniger auswirken als in hochfrequenten oder hochohmigen Schaltungsteilen.
Unter englischen Kollegen wird das Material zu Recht abwertend als "Gunk" bezeichnet.
Hier führte es zur Korrosion der Anschlussdrähte der Spannungsreferenz LM609. Eine leichte Berührung führte sofort zum Bruch genau auf der Platinenoberseite. In und um die Bohrungen war Grünspan.
Die Umhüllung des 220Ω Basiswiderstands des Längsreglers war abgeplatzt, so dass die Kohlemasse des Komposittyps frei lag. Der gemessene Wert betrug 240Ω.

Die Platinenoberseite und die Bohrungen wurden gereinigt. Die Anschlüsse der Referenz mussten wegen der Ferritperlen verlängert werden. Ich habe nicht geprüft diese erforderlich sind. Die fragilen Drahtreste wurden mit einer Rasierklinge vorsichtig blank geschabt, damit das Zinn angenommen wird. Scheinbar handelt es sich um Messingdrähte.
Der Widerstand wurde durch einen Kohleschichttyp ersetzt.




Marc Gianella, 22.Dec.19
