Globetrotter V01 Ch= 4/601 864.601.00 orange Skala

Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 63517) Radio

Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 63518) Radio

Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 63519) Radio

Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 63465) Radio

Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 63466) Radio

Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 63467) Radio

Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 63468) Radio

Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 63469) Radio

Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 63470) Radio

Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 108198) Radio
Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 2024795) Radio Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 2024796) Radio
Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 2024797) Radio Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 2024798) Radio
Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 2024799) Radio Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 2024800) Radio
Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 2024801) Radio Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 2024802) Radio
Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 606) Radio Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 2320841) Radio
Use red slider bar for more.
Globetrotter V01 Ch= 4/601 864.601.00; Nordmende, (ID = 2024795) Radio

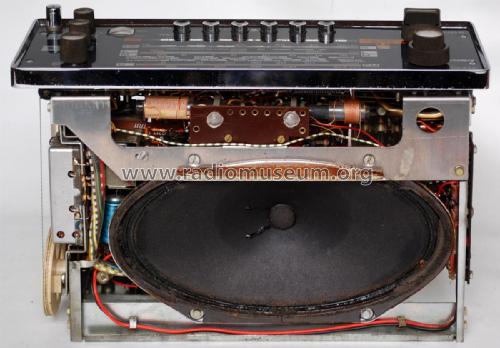

Nordmende,: Globetrotter V01 Ch= 4/601 864.601.00 [Radio] ID = 2024795 1200x1336

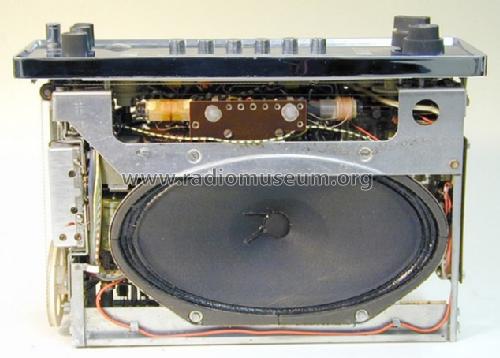

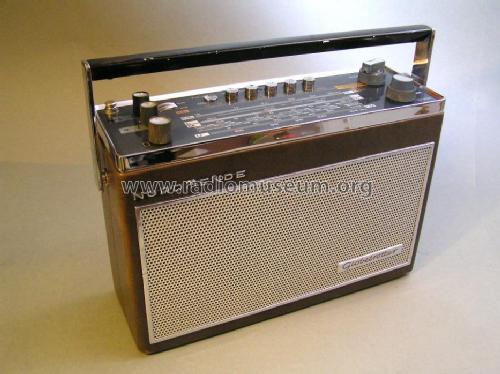

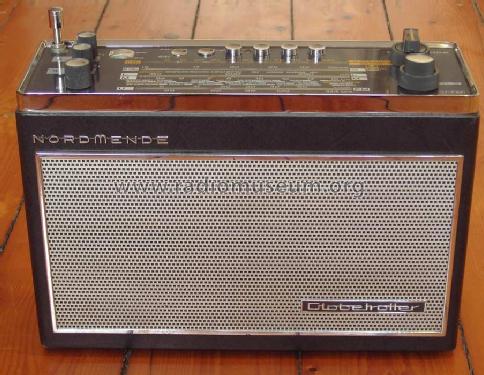

Select picture or schematic to display from thumbnails on the right and click for download.
For model Globetrotter V01 Ch= 4/601 864.601.00 orange Skala, Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Country:  Germany
Manufacturer / Brand:  Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Year: 1965/1966 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 14: AF106 AF125 AF106 AF106 AF125 AF126 AF126 AF126 AF137 AC163 AC162 AC117 AC117 AC122 AA118 AA118 AA112 AA112 AA112 AA112 BA111
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     13 FM circuit(s)
Wave bands Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
Details
Power type and voltage Dry Batteries / 5 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2.5 W (unknown quality)
from Radiomuseum.org Model: Globetrotter V01 Ch= 4/601 864.601.00 [orange Skala] - Nordmende, Norddeutsche Mende-
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 310 x 209 x 105 mm / 12.2 x 8.2 x 4.1 inch
Notes

 12 Kurzwellenbereiche.
Betrieb im Auto über Autohalterung (75,- DM) aus 6-V- oder 12-V-Autobatterie möglich, dann Ausgangsleistung 4 W. Netzbetrieb mit Netzteil möglich.


Weitere Stabis: 2,8ST10; 2,1ST10; 1,4ST10; 0,7ST10; 9442


Net weight (2.2 lb = 1 kg) 3.8 kg / 8 lb 5.9 oz (8.37 lb)
Price in first year of sale 695.00 DM
Collectors' prices
Source of data Handbuch VDRG 1964/1965 / Radiokatalog Band 1, Ernst Erb
Mentioned in Funkschau
Literature/Schematics (1) -- Original-techn. papers.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Here you find 1694 models, 1581 with images and 1213 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Nordmende,: Globetrotter V01 Ch= 4/601 864.601.00
Threads: 2 | Posts: 6
Hits: 2262     Replies: 4
nordmende: 4/601; Globetrotter
Werner Kassenbrock
12.Dec.05
  1 Liebe Sammlerkollegen,

dass Gerät wurde von mir umfangreich restauriert. Folgenden Fehler im HF-Teil habe ich bisher nicht gefunden:

Auf den Kurzwellenbändern 11m und 13m höre ich sehr laut UKW-Sender. Die Demodulation funktioniert natürlich nicht. Mit einem Kontrollempfänger höre ich eine Oszillatorfrequenz entsprechend oberhalb der Sendefrequenz des empfangenen Senders. Woher kommt diese Oszillatorfrequenz? Wieso kann trotz guter Vorselektion ein UKW-Sender durchschlagen?

Um Fragen vorzubeugen: Die Gesamtzusammenhänge und das Superhetprinzip sind mir klar. Das Gerät ließ sich auch problemlos vollständig abgleichen. Allerdings ist die Konstruktion extrem serviceunfreundlich. Schnell mal etwas ausprobieren geht im HF-Teil nicht. Bevor ich also viele Stunden investiere, hier die Frage ob ein solcher Effekt bekannt ist und jemand helfen kann.

Bedanke mich im voraus für evt. Antworten.

Gruß
Werner Kassenbrock
Henning Oelkers
12.Dec.05
  2 Hallo, Herr Kassenbrock,

ich habe das gleiche Gerät im Keller.  Es ist weitgehend funktionstüchtig, bis auf die üblichen Kontaktprobleme. Sobald ich Zeit finde, werde ich das überprüfen.

Eine weitere Idee: Wenn in der Nähe ein schlecht abgeschirmter UKW Empfänger läuft, könnten dann nicht irgendwelche Mischprodukte daraus ( bzw deren Oberwellen ) vom Globetrotter empfangen werden?

Sobald ich meinen Globetrotter daraufhin überprüft habe, poste ich hier wieder.

Gruß aus Berlin,

Henning Oelkers
Henning Oelkers
12.Dec.05
  3 Hallo, Herr Kassenbrock

Ich habe gleich einmal das Gerät aus dem Keller geholt.

folgendes konnte ich feststellen, bzw messen:
Vergleich des Globetrotter im 11 und 13 m Band mit einem Sangean 909W (Moderner Weltempfänger mit Digitalanzeige )

- Der Globetrotter empfängt nichts, was nicht auch der Kontrollempfänger empfängt.
- Mit beiden finde ich offenbar unmodulierte Sender,  am Anzeigeinstrument des Globetrotter wird ca 50% Ausschlag erreicht. ( Im 11 m Band ca 6 - 7 Stück )

- Ich habe die Oszillatorfrequenzen meines ( nicht frisch abgeglichenen ) Globetrotter im 11 und 13 m Band bei Skalenzeigerposition 0, 50, und 100 gemessen:
Ergebnisse im 11m Band: 25,545 Mhz, 26,225Mhz, 26,920 Mhz.
Ergebnisse im 13m Band: 21,380 Mhz, 21,960 Mhz, 22,540 Mhz.

Aufgefallen ist mir, das der Globetrotter offenbar eine hohe Empfindlichkeit hat, aber bei mir ( im Gebäude, ohne Außenantenne ) viel Störnebel empfängt. ( mehr als der moderne Sangean ).

Vielleicht hilft Ihnen das weiter.

Gruß aus Berlin,

Henning Oelkers
Werner Kassenbrock
13.Dec.05
  4 Hallo Herr Oelkers,

vielen Dank für Ihre Antwort und die Mühe, die Sie sich gemacht haben.

Die ermittelten Oszillatorfrequenzen kann ich bestätigen. Aber: Der Oszillator in meinem Gerät produziert zusätzlich eine Frequenz (je nach Abstimmung) von ca. 100 MHz. Der verwendete AF125 schafft das ja locker. Diese Oberwelle ergibt mit einem UKW-Eingangssignal die 460 kHz-ZF. Das ein Oszillator Harmonische produziert ist ja nichts Neues. Das aber trotz Vorselektion in dem Empfänger der beschriebene Effekt zu beobachten ist, verwundert schon.

Meine Anfrage zielte in erster Linie darauf ab, jemanden zu finden der diesen Fehler an seinem Globetrotter auch schon hatte. Das Gerät ist im HF-Bereich äußerst serviceunfreundlich aufgebaut, sodas ich mir unnötige Schrauber- und Lötereien zunächst einmal ersparen wollte.

Grüße aus dem Odenwald

Werner Kassenbrock ( .... derzeit etwas ratlos!)
Henning Oelkers
13.Dec.05
  5 Hallo, Herr Kassenbrock,

der Globetrotter stand noch auf dem Tisch....

Ich habe  keine nachweisbare Oszillatoroberwelle im UKW Bereich, bei 10 cm Abstand zum Kontrollempfänger.

Ich habe mir mal das Schaltbild angesehen. Sicher haben Sie schon die 5 Volt Betriebsspannung für den Oszillator geprüft und eingestellt. Auch der Transistorstrom als Spannungsabfall an R 372 kann wichtige Hinweise geben. Wenn das keine Hinweise gibt, bin ich auch erstmal ratlos.

Nochmals viel Erfolg,

Gruß aus Berlin,

Henning Oelkers

Hits: 3525     Replies: 0
nordmende: Nordmende Globetrotter - Versionsunterschiede
Martin Bösch
31.Mar.05
  1 Besten Dank für die Unterstützung in der Identifizierung der verschiedenen Varianten des Nordmende Globetrotter
auch an mehrere Rm.org - Mitglieder, speziell möchte ich Boris Witke und Todd Stackhouse erwähnen.

Wir haben Informationen zu folgenden (Europa-)Modellen:

Nordmende Globetrotter 4/601 ("grüne Skala"), Bj. 1964/5:
runde Bandbereichstasten, grüne Beschriftung,
Anzeige des KW-Bands im Sichtfensterchen,
Logskala 0 - 100
Schriftzug (unterhalb des Lautsprechers) in Schreibschrift


Nordmende Globetrotter 4/601 ("orange Skala"), Bj. 1965/6:
runde Bandbereichstasten, orange Beschriftung,
Anzeige des KW-Bands im Sichtfensterchen,
Logskala 0 - 100
Schriftzug (unterhalb des Lautsprechers) in Druckschrift


Nordmende Globetrotter 7/601 ("orange Skala"), Bj. 1966/8:
runde Bandbereichstasten, orange Beschriftung,
"strahlenförmige" Anzeige des KW-Bands auf der Frontplatte,
Logskala 0 - 100
Schriftzug (unterhalb des Lautsprechers) in Druckschrift


Nordmende Globetraveler 7/601 ("grüne Skala"), Bj. 1966/8 ?:
runde Bandbereichstasten, grüne Beschriftung,
"strahlenförmige" Anzeige des KW-Bands auf der Frontplatte,
Logskala 0 - 100
Ist gemäss mir vorliegendem Bildmaterial in den USA aufgetaucht, dort als "Globetraveler" (Exportmodell des Globetrotter) bezeichnet.
Ob ein Gerät mit der "strahlenförmigen" Anzeige der Kurzwellenbänder und gründer Skala auch in Europa vertrieben wurde, entzieht sich meiner Kenntnis.

Nordmende Globetrotter TN6000 8/101, Bj. 1968/9:
viereckige Bandbereichstasten,
KW-Bänder 13 - 80 m,
frequenz - geeichte Bandspreizskala
eingebautes Netzteil.

Nordmende Globetrotter TN6001, Bj. 1969/70:
viereckige Bandbereichstasten,
KW-Bänder 13 - 80 m,
frequenz - geeichte Bandspreizskala
eingebautes Netzteil.


Eine Übersicht des momentanen Wissensstandes auch mit Vergleich der Exportmodelle findet sich auf meiner persönlichen Website. Sobald die Informationen ausreichend gesichert sind, werde ich sie auch im rm.org veröffentlichen.

besten Dank
Martin Bösch

Nordmende,: Globetrotter V01 Ch= 4/601 864.601.00
End of forum contributions about this model
