Globetrotter Amateur 971.101.B Ch= 1.101.B (Ch= 770.101.B)
Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
- Country
- Germany
- Manufacturer / Brand
- Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
- Year
- 1970/1971
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 118430
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 18
- Semiconductors
- AF106 AF106 AF106 AF106 AF125 AF125 AF126 AF126 AF126 AF126 AF126 AF137 AC122 BC149 AC163 AD155 AD155 AC117 AA112 AA118 BA111 BA170
- Main principle
- Superhet, double/triple conversion; ZF/IF 2000/460/10700 kHz
- Tuned circuits
- 7 AM circuit(s) 13 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
- Power type and voltage
- Line / Batteries (any type) / 110; 220 / 5 × 1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 2 W (unknown quality)
- Material
- Leather / canvas / plastic - over other material
- from Radiomuseum.org
- Model: Globetrotter Amateur 971.101.B Ch= 1.101.B - Nordmende, Norddeutsche Mende-
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 310 x 210 x 105 mm / 12.2 x 8.3 x 4.1 inch
- Notes
-
UKW: 87,5 - 108 MHz
MW: 515 -1650 kHz
LW: 145 - 420 kHz
KW: 1500 - 3650 kHz, sowie das 13-, 16-, 19-, 20-, 25-, 31-, 41-, 49-, 59-, 61- und 80-Meter-Band über TrommeltunerTrommel-Tuner mit 11 Amateurbändern im Bereich 10···80 m einschl. 27 MHz CB-Band. BFO, SSB-Produktdemodulator; Feldstärkeanzeige mit Instrument. Betrieb im Auto über Autohalterung 968.180.A aus 6-V- oder 12-V-Autobatterie; Ausgangsleistung bei Autobetrieb 4 W.
- Net weight (2.2 lb = 1 kg)
- 4.3 kg / 9 lb 7.5 oz (9.471 lb)
- Source of data
- Handbuch VDRG 1970/1971
- Literature/Schematics (1)
- -- Original-techn. papers.
- Author
- Model page created by Bernd P. Kieck. See "Data change" for further contributors.
- Other Models
-
Here you find 1747 models, 1640 with images and 1263 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Collections
The model Globetrotter Amateur 971.101.B is part of the collections of the following members.
Forum contributions about this model: Nordmende,: Globetrotter Amateur 971.101.B Ch= 1.101.B
Threads: 2 | Posts: 4
Hallo Radiofreunde,
Habe dieses Radio bei Ebay ersteigert,angekommen UKW Sendereinstellung lies sich nur zur hälfte drehen,Gerät war sehr mit Nikotin behaftet.
Radio komp.zerlegt und dann ging es erstmal zum Reinigen,Gehäuse komp.mit Ata und Wasser gereinigt,dann schnell auf die Heizung und getrocknet da die Innenseite ja aus Holz ist,dann die restlichen Sachen Skalenscheibe sehr vorsichtig.

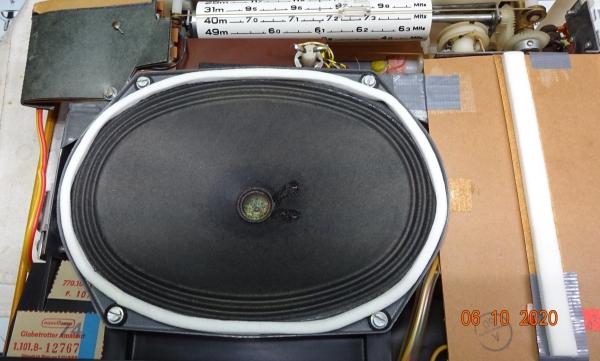

Sämtliche Schaumstoffstreifen mit Tesa Fensterdichtungen erneuert auch am Lautsprecher waren zerbröselt,Gehäuse nach dem trocknen mit Amorall Kunstoffpfleger behandelt sieht aus wie neu.
Dann ging es über den UKW Seilzug oben war eine Umlenkrolle abgebrochen und das Seil war sehr schlecht.
Als erstes komp.Seil ausgebat die Umlenkrolle habe ich hinten gattgefeilt ebenso den Plastikzapfen.
Die Rolle habe ich dann an der alten Stelle mit Kleber Acrifix 1R0192 festgklebt später aussen herrum noch mit Giessharz zu Sicherheit,sie dreht sich nicht mehr aber das ist kein Problem.
Jetzt kam der neue Seilzug zum aufziehen ein sehr schwieriger Fall weil alles verbaut ist zum Schluss als ich ferig war sagte ich zu mir nie wieder,aber es hat geklappt,Seil läuft wieder super.
Unten am AM Drehko befindet sich ein Variometer für Autobetrieb es bewegte sich beim drehen des Drehko nicht mit es wahr die Klemmvorrichtung gebrochen was machen,habe den Drehko auf Endanschlag eingedreht ebenso das Variometer,dann an dieser Stelle die Achse mit einem 2mm Bohrer durchgebohrt und eine kleine Blechschraube eingedreht und mit Giessharz gesichert funktioniert einwandfrei dreht sich wieder mit.
Oben unter der Skalenscheibe war Stift für das Perlonseil gebrochen den Rest mit der Feile abgefeilt 1,5mm Loch in den Kunststoff gebohrt und eine 2mm Schraube eingedreht.
Eine Befestigung für die Lichleiste fehlte ebenso Loch 1,5mm gebohrt ein kleines Blech zurecht geschnitten und mit einer 2mm Schraube neu befestigt.
Zum Schluss sämtlich Achsen mit Sprühöl behandelt und sämtlich Wellenschalter mit Oszillin.
Radio spielt auf allen Wellen wieder einwandfrei aber nach 2Stunden Spielzeit kein Ton mehr unten waren die Netzsich. 50mA durchgebrannt,Gerät wieder zerlegt gemessen nach dem Netztrafo Brückengleichrichter defekt,neuen eingebaut +neue Sich.alles wierder in Ordnung spielt wieder.
Gerhard Härtl, 15.Oct.20
Ich habe einen Nordmende Globetrotter Amateur bekommen, leider in schlechtem Zustand. Eigenartig das Skalenfeld, es zeigt auf der linken Seite unter dem Instrument das österreichische Wappen. Auch die FM-Skala ist mit den typischen Sendern Ö1, Ö3 und ÖR beschriftet. Im Batteriefach ein Papierschild mit der Aufschrift: Globetrotter Amateur 1.101B- 10509.
Ist dies eine spezielle Österreichausführung und sollte das Gerät als neues Modell angelegt werden?
Attachments
- Skala (41 KB)
Gerhard Heigl, 06.Nov.08
