• Year
  • 1971–1974
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 120002

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 110-220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org

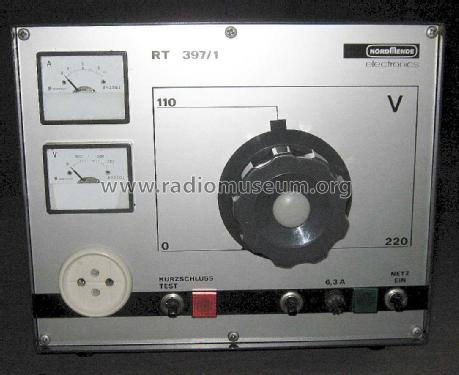

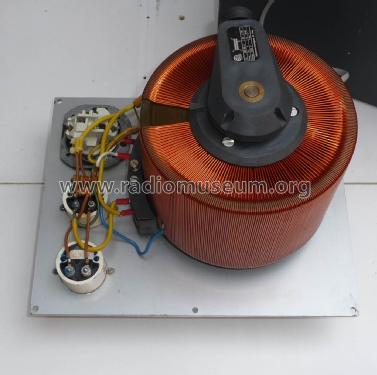

  • Model: Regel-Trenntransformator RT 397/1 electronics - Nordmende, Norddeutsche Mende-
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 274 x 221 x 210 mm / 10.8 x 8.7 x 8.3 inch
  • Notes
  • Regelbereich Sekundär von ca. 3 V bis 255 V/4 A.
    Elektronische Abschaltung bei Kurzschluss.
    Gerät ist ausgestattet mit Kurzschluss-Testschalter und Anzeige.

    Ausgangsspanng: 3-255V
    Nennleistung: 700VA
    Kurzschlußtest: 24V Leerlaufspannung, Imax~ 0,1A
    Instrumente: U= 0-250V, I= 0-3,5A
    Innenwiderstand: Ri=2,5Ω

    Eine Besonderheit für den Fernseh-Service ist der Kurzschlußtest.
    Über einen separaten Schalter wird ein 24V Abgriff  von der Sekundärseite des Trafos auf die Anschlußdose  gelegt.
    Bei angeschlossenem Prüfobjekt liegt die eingebaute Kontrollampe in Serie mit dem Prüfling und leuchtet im Kurzschlußfalle auf.
    Auf Grund der niedrigen Prüfspannung werden Trafo und Prüfling vor Überlastung geschützt.
    Nach Beseitigung des Fehlers oder fehlerfreiem Gerät leuchtet die Kontrollampe nicht auf.

  • Net weight (2.2 lb = 1 kg)
  • 15.2 kg / 33 lb 7.7 oz (33.48 lb)
  • Price in first year of sale
  • 678.00 DM
  • Mentioned in
  • -- Original prospect or advert
  • Author
  • Model page created by Manfred Schwen. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Regel-Trenntransformator is part of the collections of the following members.

 Forum

Forum contributions about this model: Nordmende,: Regel-Trenntransformator RT 397/1 electronics

Threads: 2 | Posts: 11

Hoi zäme,
ich hatte mit einem Regel-Trenntransformator Nordmende RT397/1, den ich vor einiger Zeit irgendwo erstanden hatte, dasselbe Problem: jedesmal beim Einschalten flog die Haussicherung heraus.

Der vorige Beitrag hat mich auf den Lösungsweg geführt: das Gerät hat einen sehr hohen Magnetisierungsstrom, welcher zum Auslösen der Sicherung führt, und keinen andersweitigen Defekt.

Ich habe nun einen Einschaltstrombegrenzer erstanden, in meinem Falle von Amazon den SESB-250V-16A von Sedlbauer, bei Amazon gibts ihm um 56 €.

Diesen habe ich in die Zuleitung geschaltet, der RT397/1 muss eingeschaltet sein, und dann schalte ich die Netzzuleitung ein (in dieser Reihenfolge), dann hört man kurz nach dem Einschalten (300 ms nach Datenblatt) ein Relais klicken und der Trenntransformator funktioniert ganz normal.

Umgekehrt funktioniert es nicht (wenn man es durchdenkt, ist klar warum), wenn also zuerst Netz eingeschaltet wird und der Einschaltstrombegrenzer durchschaltet, und ich dann den Netzschalter des RT397/1 betätige, fliegt die Sicherung trotzdem.

Das wäre auch ein Grund gegen einen Einbau des Einschaltstrombegrenzers ins Gehäuse in die Netzzuleitung - wenn ich mal nicht drandenke, die Kiste einstecke und dann am RT397/1 einschalte, wird's dunkel. Eine aufwendigere aber sehr elegante Lösung wäre der Einbau des Einschaltstrombegrenzers nach dem Netzschalter des RT397/1, mal nachdenken...

Lieber Gruss
Martin

Martin Bösch, 25.Nov.23

Weitere Posts (7) zu diesem Thema.

Hallo!

Dieser Trafo verursacht bei mir beim Einschalten oft (aber nicht immer)  einen Kurzschluß in der ihn versorgenden Leitung. Weiß jemand einen Rat?

Beste Grüße! Axel Tholen

Axel Tholen, 25.Jun.09

Weitere Posts (4) zu diesem Thema.
