Rundfunk Prüfsender RPS3301

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1972
  • Kategorie
  • Service- oder Labor-Ausrüstung
  • Radiomuseum.org ID
  • 111539

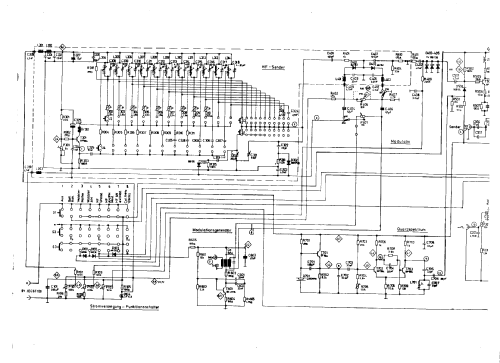

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 16
  • Hauptprinzip
  • Sender
  • Wellenbereiche
  • Wellen in den Bemerkungen.
  • Betriebsart / Volt
  • Trockenbatterien / 9 Volt
  • Lautsprecher
  • - - Kein Ausgang für Schallwiedergabe.
  • Material
  • Metallausführung

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Rundfunk Prüfsender RPS3301 - Nordmende, Norddeutsche Mende-
  • Form
  • Tischmodell, Zusatz nicht bekannt - allgemein.
  • Abmessungen (BHT)
  • 328 x 177 x 260 mm / 12.9 x 7 x 10.2 inch
  • Bemerkung

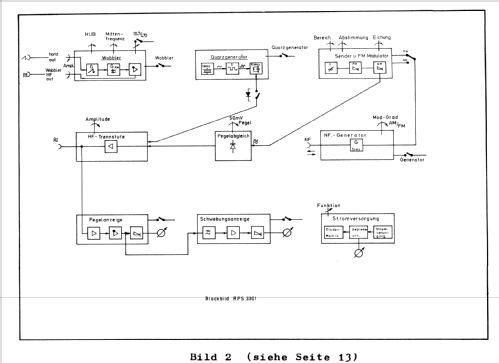

  • Der Nordmende Rundfunkprüfsender RPS3301 ist ein kombinierter batteriebetriebener Prüfsender und Wobbler.

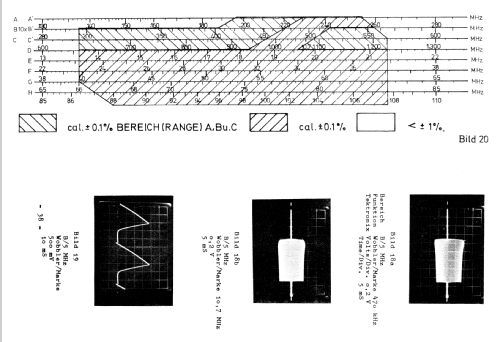

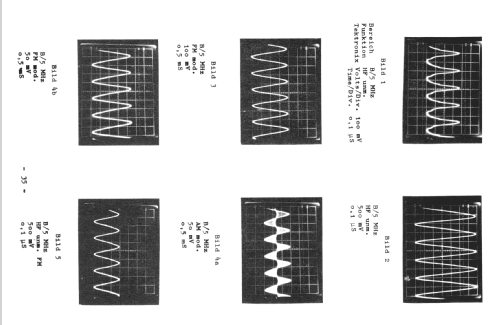

    • Frequenzbereich
      • 130 kHz bis 110 MHz,  einstellbar in 11 Bereichen
    • Betriebsarten (für alle Bereiche)
      • AM-Modulation (int.) 1 kHz Sinus
      • FM-Modulation (int.) 1 kHz
      • AM-Modulation (ext.)
        • 30 % Modulations-Grad bei ca. 120 mVeff
      • FM-Modulation (ext) in allen Bereichen möglich

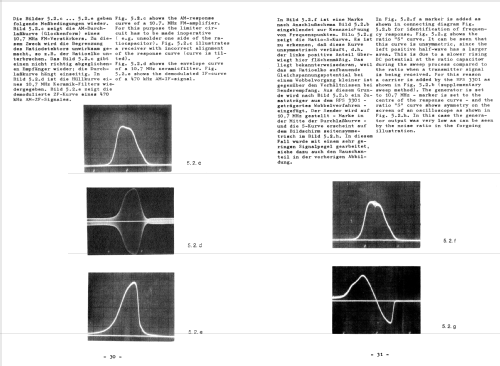

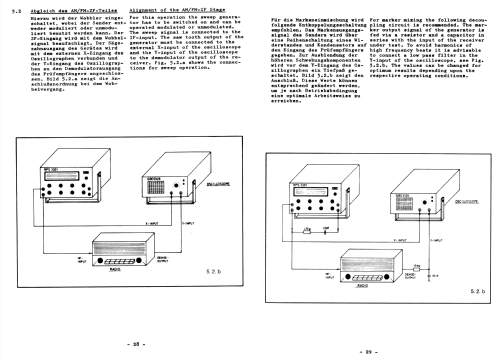

    • Wobbler
      • 470 kHz
        • Wobbelhub bis max. ± 50 kHz einstellbar
        • Ausgangsspannung ca. 200 mVeff
      • 10,7 MHz
        • Wobbelhub bis max. ± 1 MHz einstellbar
        • Ausgangsspannung ca. 200 mVeff
    • Wobbelfrequenz ca 20 Hz Sägezahn getastet
    • Sägezahnausgangsspannung 0,5...6 V einstellbar
    • Markengeber
      • Sender liefert HF-Marken
        • a) unmoduliert
        • b) moduliert
    • Stromversorgung 9V
      • Batteriespannung 9 V
      • oder Spannungsversorgung über NM-Einbaunetzteil z.B. TN 177 9V

    Jeder Halbleiter-Typ nur einmal gelistet. Die Stückliste nennt für den Quarzmarken-Generator 3x Transistor BF384, im Schaltplan sind hingegen 3x BF594 angegeben.

    Transistor BS237 in Stückliste ist ein Druckfehler, der Typ existiert nicht.

  • Nettogewicht
  • 5 kg / 11 lb 0.2 oz (11.013 lb)
  • Originalpreis
  • 965.00 DM
  • Literaturnachweis
  • Nordmende Preisliste von 1972
  • Literatur/Schema (1)
  • -- Original-techn. papers.
  • Autor
  • Modellseite von Wolfgang Pohl angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
