• Year
  • 1958/1959
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 305312

 Technical Specifications

  • Number of Tubes
  • 2
  • Main principle
  • Audio-Amplification; 2 AF stage(s)
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 4 W (undistorted)
  • Material
  • Metal case
  • from Radiomuseum.org

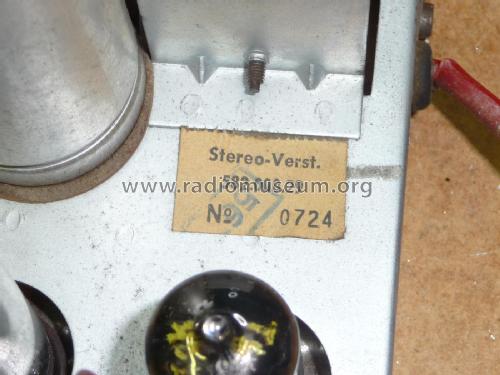

  • Model: Stereo-Verst. - Verstärker 582.000.29 - Nordmende, Norddeutsche Mende-
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 90 x 110 x 180 mm / 3.5 x 4.3 x 7.1 inch
  • Notes
  • Mit diesem Verstärker wurde das Rundfunk-Mono-Chassis der Nordmende Cosima Stereo-Truhe  für Stereo-Wiedergabe erweitert.

    Der Verstärker ist ohne Gegenkopplung aufgebaut und hat daher ein völlig anderes Klangbild als der Verstärker im Rundfunkchassis mit seiner frequenzabhängigen Gegenkopplung. Extrem verstärkt wird dieser Klangunterschied durch die langen abgeschirmten Kabel zu den Klangtasten. Die Kapazität dieser Kabel summiert sich auf ca. 1600pF, so, daß ein regelrechter Tiefpass entsteht und dieser Zusatzverstärker kaum Höhen wiedergibt.

    Ausgangstrafo und Endröhre sind mit dem Radiochassis identisch, aber hier ist der Arbeitspunkt so eingestellt, dass sich eine Sinus-Ausgangsleistung von 4 W erzielen lässt, im Gegensatz zu nur 3 W beim Radiochassis.

  • Net weight (2.2 lb = 1 kg)
  • 2.2 kg / 4 lb 13.5 oz (4.846 lb)
  • Author
  • Model page created by Klaus Feth. See "Data change" for further contributors.
