UKW-Vorsatzgerät UKW-V5

UKW-Vorsatzgerät UKW-V5; Nordmende, (ID = 5002) Radio

UKW-Vorsatzgerät UKW-V5; Nordmende, (ID = 59295) Radio
UKW-Vorsatzgerät UKW-V5; Nordmende, (ID = 2020310) Radio UKW-Vorsatzgerät UKW-V5; Nordmende, (ID = 665320) Radio
UKW-Vorsatzgerät UKW-V5; Nordmende, (ID = 665319) Radio UKW-Vorsatzgerät UKW-V5; Nordmende, (ID = 665321) Radio
UKW-Vorsatzgerät UKW-V5; Nordmende, (ID = 665322) Radio UKW-Vorsatzgerät UKW-V5; Nordmende, (ID = 665323) Radio
UKW-Vorsatzgerät UKW-V5; Nordmende, (ID = 665326) Radio UKW-Vorsatzgerät UKW-V5; Nordmende, (ID = 665328) Radio
UKW-Vorsatzgerät UKW-V5; Nordmende, (ID = 2020313) Radio UKW-Vorsatzgerät UKW-V5; Nordmende, (ID = 684431) Radio
Use red slider bar for more.
UKW-Vorsatzgerät UKW-V5; Nordmende, (ID = 2020310) Radio
Nordmende,: UKW-Vorsatzgerät UKW-V5 [Radio] ID = 2020310 1400x1000
Select picture or schematic to display from thumbnails on the right and click for download.
For model UKW-Vorsatzgerät UKW-V5, Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen:

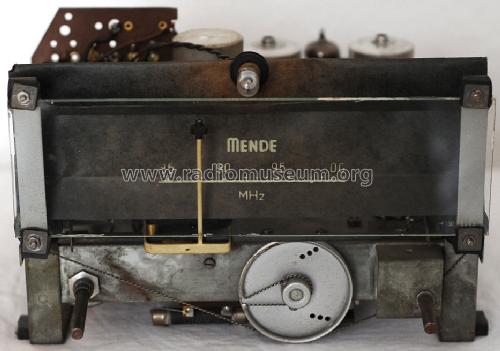

Skala etwas verwischt

Country:  Germany
Manufacturer / Brand:  Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Year: 1950/1951 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: EF42 EF42 EF42 EF42 EB41
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superhet with RF-stage; 10700 Special
Tuned circuits 9 FM circuit(s)
Wave bands FM Broadcast Band Only
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220; 240 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: UKW-Vorsatzgerät UKW-V5 - Nordmende, Norddeutsche Mende-
Material Wooden case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 250 x 175 x 225 mm / 9.8 x 6.9 x 8.9 inch

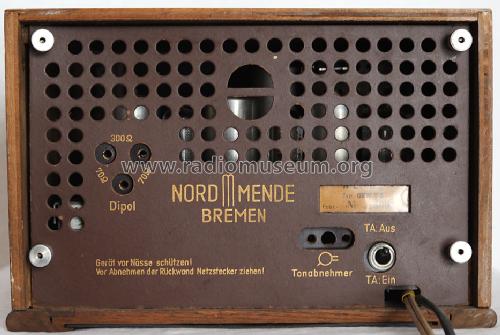

Notes Antenneneingang 70 oder 300 Ohm Impedanz.
Abstimmung mit 3-fach-Drehkondensator.
Symmetrischer Ratiodetektor.
Regelbarer NF-Ausgang. Plattenspieler anschliessbar, NF-Umschaltung an Rückseite.
Price in first year of sale 225.00 DM
Source of data Kat.d. Rundf.Gr.Handel 1950/51 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange-Nowisch
Mentioned in Funk-Technik (FT) (9/1950, S. 263, Neuvorstellung, Schema)
Literature/Schematics (1) Funkschau (1950, 9/137 f.)


All listed radios etc. from Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Here you find 1710 models, 1605 with images and 1249 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Nordmende,: UKW-Vorsatzgerät UKW-V5
Threads: 1 | Posts: 2
Hits: 2430     Replies: 1
nordmende: UKW V5; UKW-Vorsatzg.
Hans M. Knoll
28.Dec.04
  1 Wenn Sie zu diesem UKW Super  Modellseite  hier:  http://www.radiomuseum.org/dsp_modell.cfm?model_id=7772

etwas wissen wollen, finden Sie es hier im detail:
http://www.radiomuseum.org/dsp_forum_post.cfm?thread_id=38859

und hier dazu das damalige Umfeld.

http://www.radiomuseum.org/dsp_forum_post.cfm?thread_id=26937


HMK
Bernhard Nagel
20.Sep.09
  2

Zusätzlich zur Schaltungsbeschreibung von Herrn Knoll sind nun auch Bilder beim Nordmende UKW-Vorsatzgerät UKW-V5 vorhanden. Im modernen Sprachgebrauch würde man das Ganze einen UKW-Tuner nennen, da hier ein kompletter Rundfunkempfänger bis zum NF-Ausgang mit Netzteil im eigenen Gehäuse vorliegt.

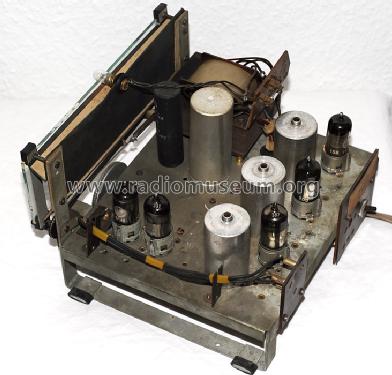

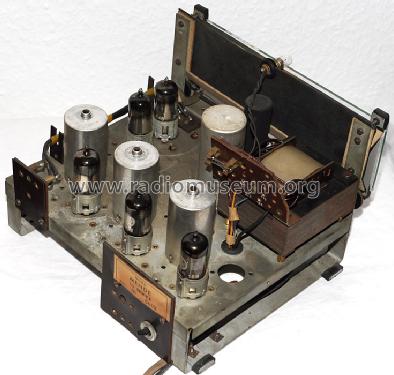

Datiert ist das Gerät am Siebelko des Herstellers NSF auf April 1950. Der Aufbau, vor allem der Chassisunterseite, kann schon als "lehrbuchhaft" bezeichnet werden. Nur Bauteile erster Qualität wurden verwendet. Äusserst verlustarme Styroflex-Kondensatoren (Siemens) kommen hier als Abblock-Kondensatoren zum Einsatz.

Nordmende UKW-V5: Detail 2. ZF-Stufe und Demodulator (links)

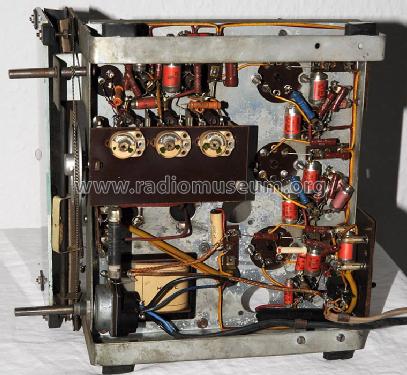

Der solide "erdfreie" 3-fach-Drehkondensator ist an der Chassisunterseite montiert, die UKW-Spulen haben recht geringe Abmessungen und sind direkt am Drehko angeschlossen. Leider wird der Drehko durch die Pertinax-Platte mit den 3 C-Trimmern gegen Blicke gut abgeschirmt. Beim Modell ist eine weitere Detailansicht, die etwas mehr vom Aufbau des Abstimmkondensators erkennen lässt.

Nordmende UKW-V5: Detail UKW-Spulen

Ein Probelauf des 59 Jahre alten Gerätes ergab eine überraschend gute Empfindlichkeit bereits an einer Behelfsantenne. Der Nordmende UKW-V5 war zu Recht einer der besten in Deutschland erhältlichen UKW-FM Empfänger des Jahrgangs. Bis auf das Netz- und das NF-Kabel ist die Schaltung dieses Apparates im Originalzustand.

Bernhard Nagel
