Normatest 1811

NORMA Messtechnik GmbH; Wien

Data
Forum
Pictures
Collections

  • Year
  • 1966
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 105113

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • Dry Batteries / AA: 1 x 1,5 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Normatest 1811 - NORMA Messtechnik GmbH; Wien
  • Shape
  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Dimensions (WHD)
  • 160 x 98 x 44 mm / 6.3 x 3.9 x 1.7 inch
  • Notes

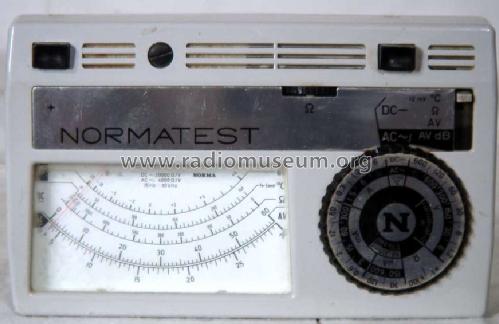

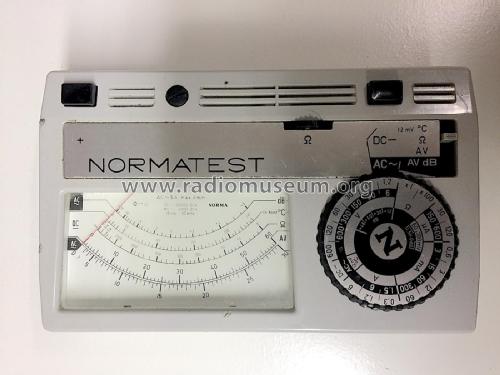

  • Analog multimeter with V-, V~, A-, A~, R, Temperature, dB measurement ranges.

    AC frequency range up to 30 kc/s. Accuracy in DC is ± 2.5 per cent and in AC is ± 3.5 per cent to 500 c/s and ± 7.5 per cent at 30 kc/s.
    20 kΩ/V sensitivity in DC and 4 kΩ/V in AC.
    Maximum overload of 1000 per cent.

  • Net weight (2.2 lb = 1 kg)
  • 0.4 kg / 0 lb 14.1 oz (0.881 lb)
  • Mentioned in
  • -- Original prospect or advert (Electronic Engineering, volume 37 year 1965)
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Normatest is part of the collections of the following members.

 Forum

Forum contributions about this model: NORMA Messtechnik: Normatest 1811

Threads: 1 | Posts: 1

Ein paar Reparaturhinweise, da ich gerade ein Normatest serviciere:

Die hochohmigen Widerstände tendieren auch hier zum Wachstum nach oben, was zu Messfehlern in den oberen Spannungsmessbereichen führt. V.a. R30 mit 9,6 MOhm und R29 mit 1,2 MOhm sind kritisch und mussten bei mir ersetzt werden.

Ein Grundproblem der Normatest-Serie ist der schwergängige und schlecht greifbare Messbereichsumschalter (und es wurde trotz dieses Designfehlers 1964 in Hannover mit dem iF Design-Preis ausgezeichnet - bemerkenswert). Abhilfe lässt sich schaffen, indem der Drehschalter und auch der kleine Schiebeschalter komplett zerlegt werden und sämtliche Gleit- und Raststellen mit Vaseline geschmiert werden. Vorsicht, Federn und Kugeln nicht verlieren! Damit wird die Bedienung deutlich leichtgängiger und das Messgerät wieder praktisch nutzbar.

Der Batteriefachdeckel wird durch 2 Führungsnasen gehalten, die bei mir abgebrochen waren und fehlten. Ersatz durch passende Teile aus dem 3D-Drucker, STL-File hier angehängt. Gedruckt werden muss zweimal, beim zweiten Druck vorher spiegeln! Das 3D-Modell enthät eine Brücke als Support, die gleich mitgedruckt wird, diese ist nach dem Druck zu entfernen (herausbrechen mit Zange o.ä.). Druck mit PLA, aufkleben mit Superkleber.

Attachments

Winfried Halbhuber, 25.Mar.26
