Meteosat / Polar Receiver LX-1095

Nuova Elettronica; Bologna

  • Year
  • 1992
  • Category
  • Digital terrestrial, Internet and SAT receiver (also analogue)
  • Radiomuseum.org ID
  • 250359

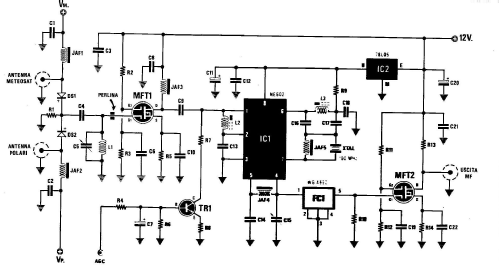

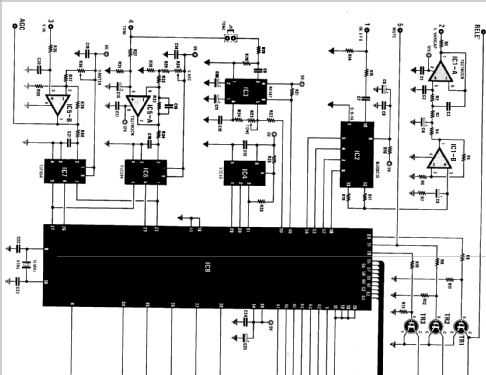

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 10
  • Main principle
  • PLL, Phase-locked loop; ZF/IF 40000/10700/455 kHz
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 7 cm = 2.8 inch
  • Power out
  • 1 W (undistorted)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Meteosat / Polar Receiver LX-1095 - Nuova Elettronica; Bologna
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 300 x 90 x 270 mm / 11.8 x 3.5 x 10.6 inch
  • Notes
  • Ricevitore per satelliti Polari e Meteosat della serie NOAA con tutte le frequenze comprese tra 132 e 140 MHz.
    L'effettiva prima media frequenza, ottenuta da PLL,  è compresa tra 32 e 40 MHz. mentre la seconda e l terza sono effettivamente fisse a 10,7 MHz e 455 kHz.
    Questo apparecchio è stato richiesto da molti club Aeronautici e Navali e, oltre alla costruzione in kit normale, è anche stato fornito in kit modificato in modo che non ricevesse tutte le frequenze spurie emesse dai diversi ricetrasmettitori presenti in ogni aeroporto o capitaneria. Ovviamente la costruzione ha richiesto la modifica di alcuni circuiti e la sostituzione di diversi componenti. L'apparecchio di cui le foto corrisponde alle foto presenti nelle istruzioni del nuovo kit modificato. Non avendo lo schema dell'apparecchio originale non possiamo che indicare la quantità dei semiconduttori presenti nel nuovo kit supersofisticato. Oltretutto la maggior parte degli IC non è presente nel database di Radiomuseum.

    Semiconduttori: 10 Transistor, 22 IC, 2 Diodi Varicap e 2 Diodi.
    Le istruzioni sia per il montaggio che per la taratura, dettagliatissime, peraltro elencano semiconduttori diversi da quelli rilevati nel  mio apparecchio.

  • Net weight (2.2 lb = 1 kg)
  • 3.1 kg / 6 lb 13.3 oz (6.828 lb)
  • Price in first year of sale
  • 600,000.00 Lire
  • Mentioned in
  • Rivista "Nuova Elettronica" n°159/160 10/11-1992
  • Literature/Schematics (1)
  • - - Manufacturers Literature (Istruzioni Originali della N.E. per il Montaggio)
  • Author
  • Model page created by Giuseppe Tedesco. See "Data change" for further contributors.
