17VT1 Ch= V8-1

• Pays
• Etats-Unis

• Fabricant / Marque
• Packard Bell Co.; Los Angeles (CA)

• Année
• 1956 ?

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 276673

• Images
• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 17

• Lampes / Tubes
• 6BC5 6BR8 6CB6 or 6DE6 6CB6 or 6DE6 6AS8 6CB6 6AU6 6T8 6AS5 6BY6 6CM7 6CG7 6BQ6GTB 6AX4GT 1B3GT 5U4GB 17AVP4A

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60 cycles, 110-120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 4 inch = 10.2 cm

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 17VT1 Ch= V8-1 - Packard Bell Co.; Los Angeles

• Forme
• Modèle de table générique

• Remarques

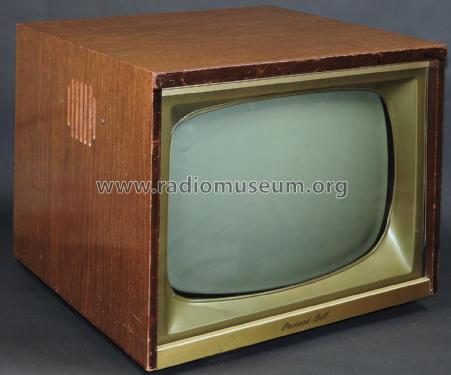

• The PACKARD-BELL model 17VT1 is a 17" b/w TV with US standard VHF Tuner channels 2 thru 13, equipped with VHF-tuner 10554, chassis V8-1 and picture tube 17AVP4A
  2x selenium rectifier..

• Schémathèque (1)

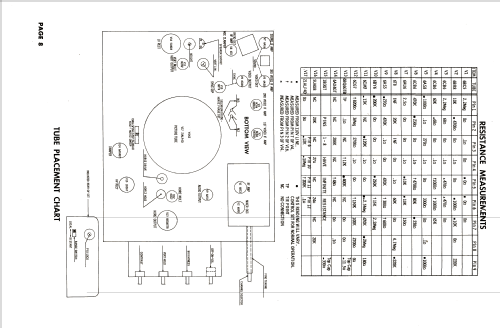

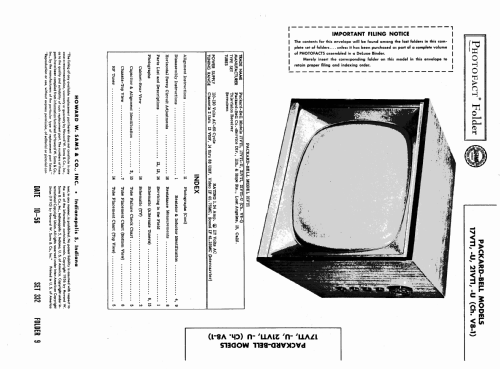

• Photofact Folder, Howard W. SAMS (Set 332 Folder 9 dated 10-56)

• Schémathèque (2)

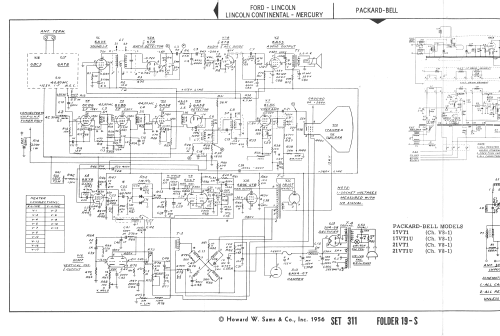

• Photofact Folder, Howard W. SAMS (Set 311 Folder 19-S Dated 1956)

• Auteur
• Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
