Tell 45 mit Röhre 2A5

Tell 45; Paillard AG; St. (ID = 15200) Radio

Tell 45; Paillard AG; St. (ID = 1329590) Radio

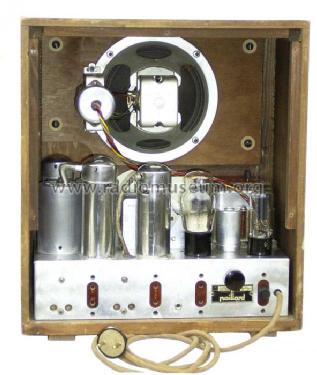

Tell 45; Paillard AG; St. (ID = 91216) Radio Tell 45; Paillard AG; St. (ID = 91218) Radio
Tell 45; Paillard AG; St. (ID = 91217) Radio Tell 45; Paillard AG; St. (ID = 2046212) Radio
Tell 45; Paillard AG; St. (ID = 711474) Radio
Use red slider bar for more.
Tell 45; Paillard AG; St. (ID = 91216) Radio
Paillard AG; St.: Tell 45 [Radio] ID = 91216 625x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Tell 45 mit Röhre 2A5, Paillard AG; St. Croix

Country:  Switzerland
Manufacturer / Brand:  Paillard AG; St. Croix
Year: 1934/1935 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: 2A7 58 2A6 2A5 80
Main principle Super-Heterodyne (Super in general); ZF/IF 440 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-250 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Tell 45 [mit Röhre 2A5] - Paillard AG; St. Croix
Material Wooden case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 330 x 370 x 180 mm / 13 x 14.6 x 7.1 inch
Net weight (2.2 lb = 1 kg) 8.5 kg / 18 lb 11.6 oz (18.722 lb)
Price in first year of sale 325.00 SFr
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Thali-Schemasammlung und Tungsram-Röhrenbestückung.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Paillard AG; St. Croix
Here you find 541 models, 252 with images and 291 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Paillard AG; St.: Tell 45
Threads: 1 | Posts: 5
Hits: 1115     Replies: 4
paillard: paillard Tell Typ?
Peter Habegger
05.Nov.16
  1

Guten Tag

Ich habe heute auf dem Flohmarkt einen paillard Tell erstanden.

Das Typenschild trägt entgegen der bereits veröffentlichen Schilder den Firmennamen paillard. Dazu wird neben No, Volt und Frequenz auch noch ein Type (in meinem Fall Type 45 angegeben).

Das Gehäuse entspricht aber den hier veröffentlichen Modellen 47 oder 2A5. Die Metall -Platte ist schwarz und trägt den Namen "Tell". die Knöpfe sind Weinrot und der Stoff vor dem Lautsprecher ist ein weinroter, Manchester ähnlicher Stoff. Dieser könnte natürlich im Laufe der Zeit auch ausgewechselt worden sein.

Handelt es sich nun um ein neues Modell oder soll ich Ihn beim Tell 47 oder 2A5 hinzufügen?

Freundliche Grüsse
Peter Habegger

Attachments

Walter Haring
12.Nov.16
  2

Guten Tag Herr Habegger

Da bisher sonst niemand das Wort ergriffen hat, erlaube ich mir, meine Meinung zu äussern....

Ihr Gerät hat sicher nicht originale Knöpfe und auch der Bespannungsstoff wird wohl ersetzt sein. Sehen Sie sich die Bilder der verschiedenen Tell-Modelle an: die mit ersetzten Bespannstoffen kann man u.a. daran erkennen, dass der neue Stoff auf der Schallwand umgeschlagen wurde.

Da Ihr Gerät ein Chassis mit Typbezeichnung trägt, könnte es auch sein, dass aus zwei Geräten eins gemacht wurde. Leider liegen keine weiteren Bilder Ihres Geräts / Chassis vor. Aber ich denke, das Chassis eines Tell"alt" passt auch in Gehäuse eines Tell "neu".

Noch ein Wort zu den zwei Modellen, zwischen denen Sie sich nicht entscheiden konnten: die wurden angelegt, weil es den Tell (neu) entweder mit der Endröhre 47 oder 2A5 gab. Was in Ihrem Gerät steckt, können Sie auch bei verwischter Bezeichnung mit optischem Vergleich und der Anzahl Pins - 5 bzw. 6 - herausfinden.

Viele Grüsse, Walter Haring

Wolfgang Bauer
13.Nov.16
  3

Sg. Herr Habegger,

da Ihr Gerät ein Typenschild mit "Paillard" und "45" hat, gehört es meiner Meinung nach neu im RM.org angelegt.
Nach Vorliegen Ihrer Bilder (Front, Rückwand, Chassis oben und unten und Typenschild) kann dann vielleicht bei den anderen Modellen einiges geklärt werden. Da sind einige Unstimmigkeiten.


Das Modell Tell neu 47 hat momentan einen Schaltplan mit der Bezeichnung "Paillard 54, Tell" ??.
Frontblende mit Bezeichnung "Tell", Oberkante abgerundet, Zierleisten aus Holz, Typenschild "Tell".

Beim Modell Tell 2A5 Frontblende mit Bezeichnung "Tell", Oberkante abgerundet, Zierleisten aus Holz und Typenschild "Tell".

Beim Modell Tell alt 45 Frontblende mit Bezeichnung "Paillard", Oberkante eckig, Zierleisten aus Metall, Typenschild "Paillard", keine Bezeichnung "Tell" am Gerät und Schaltplan mit Bezeichnung "45, 645 Tell".

Beim Modell Tell 645 Frontblende mit Bezeichnung "Paillard", Oberkante eckig, Zierleisten aus Metall, kein Typenschild, keine Bezeichnung "Tell" am Gerät und Schaltplan mit Bezeichnung "45, 645 Tell".

MfG. WB.

Peter Habegger
13.Nov.16
  4

Guten Tag

Danke für Ihre Antworten. Ich versuche das Ganze zu präzisieren.

Gehäuse: oben und unten abgerundet
Frontblende: schwarz mit Schriftzug "Tell"
Röhren: 2A7 (7 Pin); 58 (6Pin); 2A6 (6 Pin); 2A5 (6 Pin); 80 (4 Pin)

Dazu noch neue Fotos von Rückwand Chassi und Typenschild.

Freundliche Grüsse

Peter Habegger

Attachments

Wolfgang Bauer
14.Nov.16
  5

Sg. Herr Habegger,

jetzt ist alles klar.
Dank Herrn Seiffert, der das Typenschild seines Gerätes zum Modell Paillard Tell 45 geladen hat.
Wie Herr Haring schon feststellte, besteht Ihr Gerät aus dem Gehäuse des Paillard Tell 2A5 und dem Chassis des Paillard Tell 40.
Also kein neues Gerät.

MfG. WB.


Paillard AG; St.: Tell 45
End of forum contributions about this model
