CB 23 Channel Transceiver RJ-3200

Panasonic, Matsushita, National ナショナル (also tubes); Osaka

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1976 ?
  • Categoría
  • Equipo para la banda ciudadana (CB = Citizen Band)
  • Radiomuseum.org ID
  • 346064

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de transistores
  • 23
  • Principio principal
  • Transceiver
  • Gama de ondas
  • Onda Corta solamente
  • Tensión de funcionamiento
  • Bateria recargable / 13.8 Volt
  • Altavoz
  • Altavoz dinámico (de imán permanente) / Ø 3 inch = 7.6 cm
  • Material
  • Metálico
  • de Radiomuseum.org
  • Modelo: CB 23 Channel Transceiver RJ-3200 - Panasonic, Matsushita,
  • Forma
  • Chasis (tambien de autoradio)
  • Anotaciones

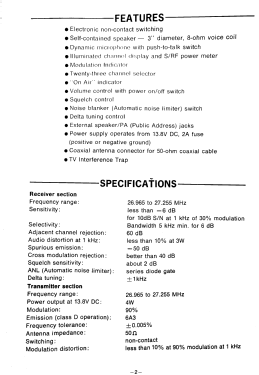

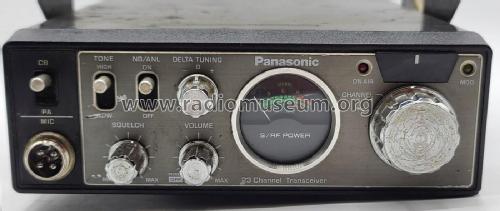

  • The Panasonic CB 23 Channel Transceiver Model SJ-3200 has the following features:

    • Electronic non-contact switching.
    • Dynamic microphone with PTT (push-to-talk) switch.
    • Illuminated channel display and S/RF power meter.
    • Modulation indicator.
    • Frequency Band. 26.965 - 27.255 MHz
    • 23-channel selector.
    • "On Air" indicator.
    • Volume control with power On/Off switch.
    • Squelch control.
    • Noise blanker (Automatic noise limiter) switch.
    • Delta tuning control.
    • External speaker/PA (Public Address) jacks.
    • The power supply operates from 13.8 VDC, 2A fuse (positive or negative ground).
    • Coaxial antenna connector for 50-ohm cable.
    • 4W RF power output at 13.8 VDC.
    • TV interference trap filter.
  • Mencionado en

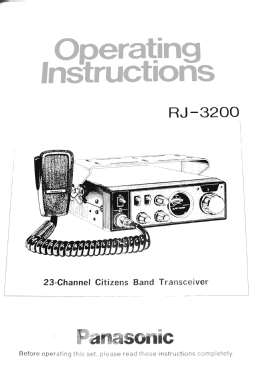

  • - - Manufacturers Literature (Operating Instructions RJ-3200, Panasonic.)
  • Autor
  • Modelo creado por Jerry Elarton. Ver en "Modificar Ficha" los participantes posteriores.
