National RQ-702

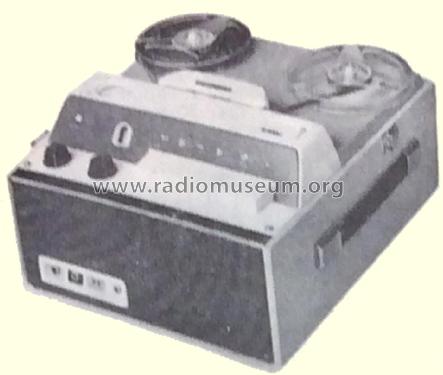

National RQ-702; Panasonic, (ID = 2469265) Reg-Riprod
Altre immagini: scorri con la barra rossa.
National RQ-702; Panasonic, (ID = 2469265) Reg-Riprod
Panasonic,: National RQ-702 [Reg-Riprod] ID = 2469265 1400x1184
Seleziona le anteprime di foto e schemi a destra per ingrandirle, e clicca qui sopra per il download.
For model National RQ-702, Panasonic, Matsushita, National ナショナル (also tubes); Osaka:
Digitally enhanced image from Mingay's. Taken from original document.

Paese:  Giappone
Produttore / Marca:  Panasonic, Matsushita, National ナショナル (also tubes); Osaka
Anno: 1961/1962 Categoria: Registratore audio/video e/o riproduttore
Valvole 3: 12AX7 6BM8 6DA5
Principio generale Amplificatore audio
Gamme d'onda - senza
Particolarità Registratore a nastro
Tensioni di funzionamento Alimentazione a corrente alternata (CA) / 100/250 Volt
Altoparlante AP magnetodinamico ellittico (magnete permanente e bobina mobile).
Potenza d'uscita 2 W (3 W max.)
Radiomuseum.org Modello: National RQ-702 - Panasonic, Matsushita,
Materiali Mobile in legno
Forma Soprammobile con qualsiasi forma (non saputo).
Dimensioni (LxAxP) 12 x 7.5 x 13 inch / 305 x 191 x 330 mm
Annotazioni

National RQ702 Tape Recorder

Three-speed, AC, three valve tape recorder. Piao touch, push-button operation. High fidelity recording and playback with recording head. Built into solid wooden case with recording level indicator.

Tape speeds; 7½ ips, 3¾ ips, 1⅞ ips. Power source: AC 100-250V. Power consumption, 40W. Recording system, AC bias at 40 kC/s (kHz).

Frequency response: 7½ ips 50-12000 C/s (Hz), 3¾ ips 50-8000 C/s (Hz), 1⅞ ips 50-5000 C/s (Hz). Input, one microphone 20 K ohms unbalanced. One radio or phonogram 1 M ohms unbalanced. Output, impedance 3 ohms.

Operation: fast foward, rewind, stop, instant stop, recording, playback, takes 7" reel.

Speaker: built-in 6" x 4" PM dynamic. Complete with dynamic microphone model CE-106, crystal earphone, recording tape 5" 900 ft, empty 5" reel, connection cord and splicing tape. (MINGAY'S PRICE SERVICE)

This model sold in Australia during 1961 & 1962 for £89/5/-.

Peso netto 22 lb 0 oz (22 lb) / 9.988 kg
Bibliografia Mingay's Price Service (Aug 1961 & Feb 1962.)
Letteratura / Schemi (1) JR Tape Recorder Handbook, Page N22.

Modello inviato da Martin Kent. Utilizzare "Proponi modifica" per inviare ulteriori dati.
