511 Radio Speaker

511 Radio Speaker ; Philco, Philadelphia (ID = 1524522) Radio
511 Radio Speaker ; Philco, Philadelphia (ID = 1524518) Radio 511 Radio Speaker ; Philco, Philadelphia (ID = 1477541) Radio
511 Radio Speaker ; Philco, Philadelphia (ID = 1524519) Radio 511 Radio Speaker ; Philco, Philadelphia (ID = 1524520) Radio
511 Radio Speaker ; Philco, Philadelphia (ID = 1524521) Radio
Use red slider bar for more.
511 Radio Speaker ; Philco, Philadelphia (ID = 1524518) Radio
Philco, Philadelphia: 511 Radio Speaker [Radio] ID = 1524518 933x876
Select picture or schematic to display from thumbnails on the right and click for download.
For model 511 Radio Speaker, Philco, Philadelphia Stg. Batt. Co.; USA:
Philco 511 Speaker restored

Country:  United States of America (USA)
Manufacturer / Brand:  Philco, Philadelphia Stg. Batt. Co.; USA
Year: 1928 Category: Broadcast Receiver - or past WW2 Tuner
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker Magnetic loudspeaker (reed) generic.
Power out
from Radiomuseum.org Model: 511 Radio Speaker - Philco, Philadelphia Stg. Batt
Material Metal case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Notes

This is the original speaker for the radio model 511 and perhaps for more models. The sticker  (form 950) in the speaker shows the model number 511 but maybe this is only to indicate that it belongs to a model 511. Two patents are given: 1,271,527 and 1,271,529.

Model page created by Ernst Erb. See "Data change" for further contributors.



All listed radios etc. from Philco, Philadelphia Stg. Batt. Co.; USA
Here you find 3741 models, 2122 with images and 3137 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philco, Philadelphia: 511 Radio Speaker
Threads: 1 | Posts: 1
Hits: 1494     Replies: 0
philco: 511 Radio Speaker Restauration
Friedrich Weber † 12.09.2014
21.Sep.13
  1

Zum Philco 511 gehört der Original Lautsprecher hier gezeigt im unrestaurierten Zustand:

Der Frontdeckel leicht sich gegen den Uhrzeigersinn drehen und dann nach vorne abziehen. Ein eingelegter Spannring hält die Stoffbespannung. Der Bespannstoff ist sehr knapp und eine zusätzliche Fixierung am Stoffrand mit Papierklebeband ist zu empfehlen. Papierklebeband leicht anfeuchten. Es läßt sich leicht ohne Rückstände abziehen. Kleber würde ich nicht empfehlen, weil dieser an den Rändern sichtbar werden könnte. Ohne diese zusätzliche Hilfe lässt sich der Stoff zu leicht, wie oben zu sehen, eindrücken.

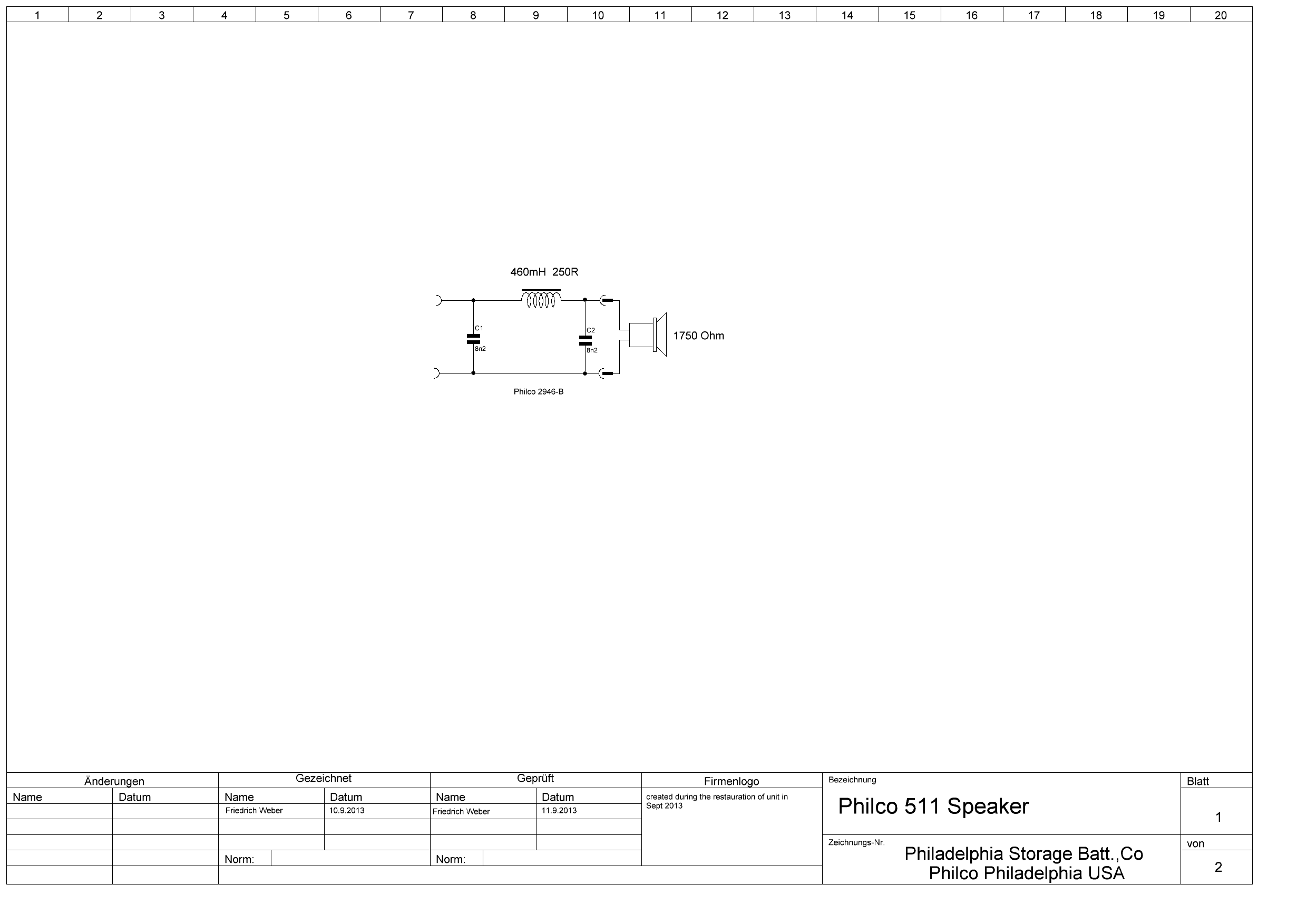

Die Philco 511 Endstufe koppelt den Lautsprecher mit einem Kondensator aus. Oben ist das Schaltbild des Lautsprechers mit seinem eingebauten Tonfrequenzfilter
2946-B zu sehen.



Im nicht restaurierten Zustand sieht man, dass  die Konusmembrane eingesackt ist. Vermutlich ist hier Feuchtigkeit eingedrungen und die Membrane hat sich entspannt. Eine neue aufgeklebte Manschette stabilisiert den Konus. Der Anker wurde während der Verklebung in die Mittenlage fixiert sein. Die Falsche Sicke läßt sich nicht straffen. Die neue Manschette übernimmt diese neue Stabilität-















































































Das Typenschild im Fuß und unten den restaurierten Lautsprecher des Philco 511

Der Goldrand ist mit Pinselstrichen aufgebracht, so wie es im unrestaurierten Original zu finden war. Die Anschlußschnur ist auch in Goldfarben gehalten. An den Drahtenden sind 2 Steckstifte zum Anschluss an den Radio vorhanden. Bilder und Schaltbild finden Sie auch im Modell.
