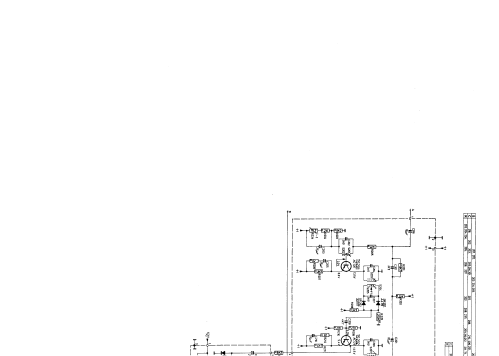

Philips; Eindhoven: 22RB662 /00 [Radio] ID = 1640090 902x371
Select picture or schematic to display from thumbnails on the right and click for download.
For model 22RB662 /00, Philips; Eindhoven (tubes international!); Miniwatt

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1966 ? Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 28: AF102 AF125 AF121 AF121 AF125 AF121 AF121 AC126 AC126 AC126 AC126 AC125 AC125 AC127 AC126 AC172 AC125 AC127 AC132 AC128 AC128 AC126 AC172 AC125 AC127 AC132 AC128 AC128
Main principle Superheterodyne (common); ZF/IF 452/10700 kHz
Tuned circuits 7 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 145; 165; 220; 245 Volt
Loudspeaker 2 Loudspeakers
Power out 4 W (unknown quality)
from Radiomuseum.org Model: 22RB662 /00 - Philips; Eindhoven tubes
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 704 x 248 x 125 mm / 27.7 x 9.8 x 4.9 inch
Notes
  • AM radio:
    • LW: 150 - 400 kHz.
    • BC: 517 - 1622 kHz.
    • SW: 5.9 - 18.2 MHz.
  • FM stereo: 87.5 - 104 MHz.
  • Amplifier: 2 x 2 Watt RMS in 25 Ohm (loudspeaker AD3576HM).
  • Amplifier inputs:
    • PU Xtal.
    • Tape in/out.
  • Contains diodes: 11 x AA119, 3 x OA200, 1 x BA102, 1 x BZY59, 1 x BZY61, 2 x BY114, 2 x BA114.



Source of data -- Original-techn. papers.

Model page created by Dirk Bladt. See "Data change" for further contributors.



All listed radios etc. from Philips; Eindhoven (tubes international!); Miniwatt
Here you find 5007 models, 4189 with images and 3344 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips; Eindhoven: 22RB662 /00
Threads: 1 | Posts: 3
Hits: 1769     Replies: 2
philips: 22RB662 /00;
Bruce Cohen
05.May.15
  1

Mein 22RB662 hat allerhand Störungen. Ich suche sie im Tastensatz und entregle dabei das Gerät noch mehr. Dazu kenne ich jetzt nicht einmal mehr die Ausgangslage.



Die Schalter haben zwischen 6 und 22 Kontakte. Im Schalterkörper drin bewegt sich ein Schaltstreifen, der eine Art Platine ist. Es wird dabei nicht immer ein Kontakt mit seinem Nachbarn verbunden, es kann auch einer übersprungen werden. Die Tasten des Tastenaggregates enden in längeren oder kürzeren steifen Stangen; mittels einer Dreieck-Feder werden diese Stangen mit den Schaltstreifen der Schalter verbunden. Der Arbeitspunkt kann somit in einem gewissen Bereich variieren, darin liegt das Problem.



Wer versteht etwas von der Einstellung dieser Art von Tastensatz? Gibt es irgendwelche Tricks, Markierungen beispielsweise? Gibt es irgendwelche Instruktionen über diese Schalter?



Wenn ich die richtige Stellung der Dinger kennen würde, könnte ich sie sicher richtig einregeln und danach wenigstens einen Fehler im Tastensatz ausschliessen.

Attachments

Bruce Cohen
08.May.15
  2

Rudolf Drabek hat mir geantwortet:



Leider gestattet mir RMorg nicht direkt zu antworten.



Die Schaltertype hiess S3-Schalter und hatte 1e Hub. An Hand der Schleifspuren können sie die Endlagen bestimmen.

Diese Schaltertype ist in etlichen, der von mir entwickelten Geräten zu finden.

Ein Vorläufer dieser S3 Schalter mit 2e Hub, 2e glaube ich zumindest mich zu erinnern, war im B5W32AT zu finden.

Mit der "Printplatte im Schalter"ergab sich ein einfacheres Layout der Printplatte, was aber später aus ökonomischen Gründen verlassen wurde.

Sie können ja meine Email ggfs an ihren Thread anhängen.

Bruce Cohen
07.Aug.15
  3

Nicht nur die Lage der Schieber war dubios. Der Grund für einen der Fehler - Wegfallen von allen Signalen - fand sich in einer mikroskopisch gerissenen Leiterbahn am TA-Schalter. Ich habe darauf alle Lötpunkte der Schalter sorgfältig nachgelötet, und habe jetzt wieder zuverlässig UKW. Der AM-Teil spinnt weiterhin. Je nach Lage des Empfängers (auf dem Kopf, auf der Seite, auf dem Rücken) kommt LW (nur  ziemlich schwach) und KW; die Langwelle ist angereichert mit dem MW-Ortssender 747kHz, nachts mit noch mehr Elementen der Mittelwelle. Die Mittelwelle selber aber ist und bleibt auf ihrem eigenen Band totenstill!
