22RL361 /00C /00R

Philips; Eindhoven (tubes international!); Miniwatt

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1970 ??
  • Categoría
  • Radio - o Sintonizador pasado WW2
  • Radiomuseum.org ID
  • 99888

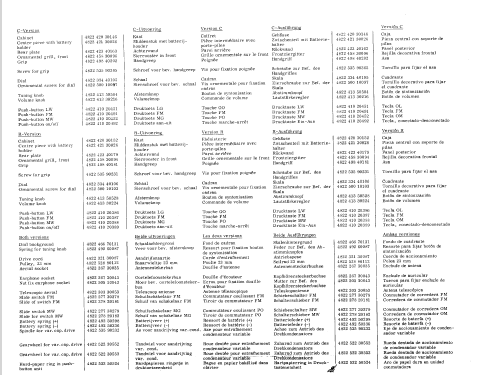

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de transistores
  • 10
  • Principio principal
  • Superheterodino en general; ZF/IF 452/10700 kHz; 4 Etapas de AF
  • Número de circuitos sintonía
  • 5 Circuíto(s) AM     7 Circuíto(s) FM
  • Gama de ondas
  • OM, OL y FM
  • Tensión de funcionamiento
  • Pilas / 4 × 1,5 Volt
  • Altavoz
  • Altavoz dinámico (de imán permanente)
  • Potencia de salida
  • 0.55 W (unknown quality)
  • Material
  • Plástico moderno (Nunca bakelita o catalina)
  • de Radiomuseum.org
  • Modelo: 22RL361 /00C /00R - Philips; Eindhoven tubes
  • Forma
  • Portátil > 20 cm (sin la necesidad de una red)
  • Ancho, altura, profundidad
  • 240 x 148 x 64 mm / 9.4 x 5.8 x 2.5 inch
  • Anotaciones
    • 2 cabinet colors: /00R = black, /00C = ?.
    • AM radio with built-in ferroceptor:
    • LW: 160 - 285 kHz.
    • BC: 510 - 1620 kHz.
    • FM radio with telescopic antenna: 87.5 - 104 MHz.
    • Amplifier: 1 x 550 mW in 6 Ohm (loudspeaker LD2400Y/37).
    • Contains diodes: 1 x BA102, 5 x AA119, 1 x BA114.
  • Mencionado en
  • -- Original-techn. papers.
  • Autor
  • Modelo creado por Dirk Taekels. Ver en "Modificar Ficha" los participantes posteriores.
