Merlin 623 23CT623B/01
Philips Australia
- Paese
- Australia
- Produttore / Marca
- Philips Australia
- Anno
- 1960/1961
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 216784
Service manual cover.
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 17
- Valvole
- 6ES8 6BL8 6BY7 6EJ7 6EJ7 6DX8 6BL8 6BL8 6BM8 6CS6 6BL8 6BM8 6BX6 6CM5 6AL3 1S2 AW59-30 or AW59-90
- Numero di transistor
- Principio generale
- Supereterodina con stadio RF; ZF/IF 36000/30500 kHz; 2 Stadi BF
- Gamme d'onda
- VHF/UHF (ved. i dettagli nelle note)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 200; 220; 240; 255 Volt
- Altoparlante
- 2 altoparlanti
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: Merlin 623 23CT623B/01 - Philips Australia
- Forma
- Console, con gambe d'appoggio basse (< 50%).
- Dimensioni (LxAxP)
- 29.88 x 35 x 16.63 inch / 759 x 889 x 422 mm
- Annotazioni
-
Philips 623 "Merlin" Contemporary Console
A 23" (59 cm) two-piece console receiver having 16 valves, eight germanium diodes and two silicon diodes, five voltage-dependent resistors. Cabinet, on castors (623A) or short legs (623B), finished in maple, walnut or rose-mahogany.
Features: Aerial input 300 or 75 ohms. Power-tuned cascode turret tuner (10-channel VHF) with channel preselection and remote control, Three-stage IF with two frame-grid valves; two-stage sound IF. Ratio detector. Keyed, gated, delayed AGC. DC coupling to picture tube. Stabilised vertical, horizontal and EHT circuits. New horizontal chassis easily accessible for servicing. Automatic control of contrast by light-dependent resistor. Speakers-front mounted, 8", 6".
Controls: push-button on-off, channel selector bar, contrast, volume, brightness, tone. Rear preset: fine tuning, channel selector disc manual tuner, horizontal hold, vertical hold. Remote control cable (25 ft) for channel, volume, picture. (MINGAY'S PRICE SERVICE)
Alternatives to the solid state diodes listed may be used.
- Peso netto
- 125 lb (125 lb 0 oz) / 56.750 kg
- Prezzo nel primo anno
- 236.25 AUS £
- Bibliografia
- Mingay's Price Service (Aug 1960 & Feb 1961.)
- Letteratura / Schemi (1)

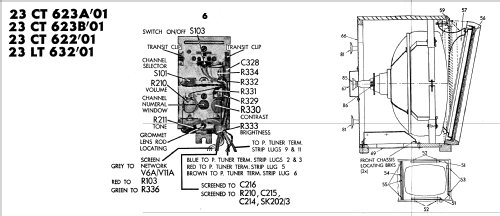

- -- Original-techn. papers. (Philips Service Data , August 1960.)
- Letteratura / Schemi (2)
- J.R. Publications Television Service Handbook (L.J. Series Vol. 1, 1962 & 1967, Page P14.)
- Autore
- Modello inviato da Stuart Irwin. Utilizzare "Proponi modifica" per inviare ulteriori dati.
