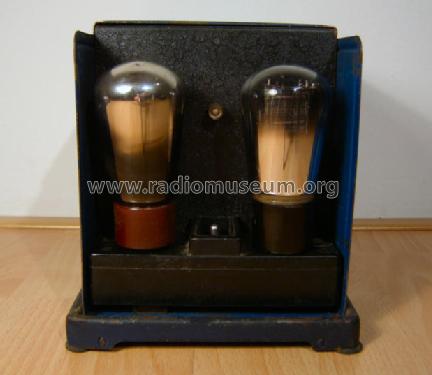

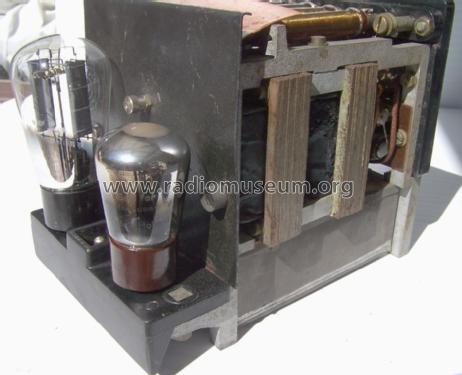

For model Plaatspanningapparaat 3003, Philips; Eindhoven (tubes international!); Miniwatt:
Philips 3003 High Tension Supply 240v 50hz

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1928–1931 Category: Power supply/conditioner or battery or charger
Valves / Tubes 2: 506 3006
Wave bands - without
Details Power: B-Battery Eliminator
Power type and voltage Alternating Current supply (AC) / 110/220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Plaatspanningapparaat 3003 - Philips; Eindhoven tubes
Material Various materials
Notes

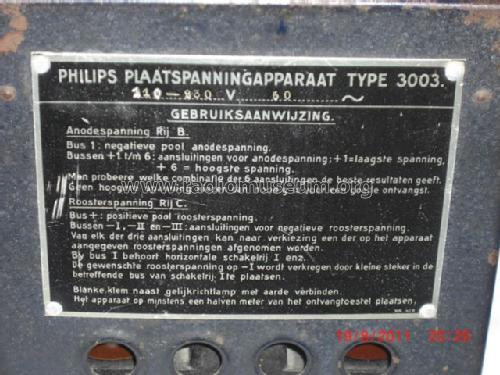

Absolut brummfreie, kurzschlußsichere Netzanode mit VDE-Zeichen. 6 Anodenspannungen (30 mA bei 150 Volt, 40 mA bei 120 Volt.), 3 variable Gittervorspannungen, stöpselbar für 0 bis 40 Volt.

Preis in Österreich ATS 230.-

Preis in Deutschland RM 138,-.

Source of data Radio-Diehr, Berlin, 1928/1929 / Radiokatalog Band 1, Ernst Erb
Mentioned in Katalog Radio-Zentrale Prohaska 1930/31 (dick)
Literature/Schematics (1) Molnár János: Anódpótlók, Budapest in 1929.
