944A

944A; Philips akc. spol., (ID = 31385) Radio

944A; Philips akc. spol., (ID = 5288) Radio
944A; Philips akc. spol., (ID = 324368) Radio 944A; Philips akc. spol., (ID = 324402) Radio
944A; Philips akc. spol., (ID = 324403) Radio 944A; Philips akc. spol., (ID = 324404) Radio
944A; Philips akc. spol., (ID = 1960257) Radio 944A; Philips akc. spol., (ID = 1960254) Radio
944A; Philips akc. spol., (ID = 1960256) Radio 944A; Philips akc. spol., (ID = 1960255) Radio
944A; Philips akc. spol., (ID = 2869) Radio 944A; Philips akc. spol., (ID = 37624) Radio
Use red slider bar for more.

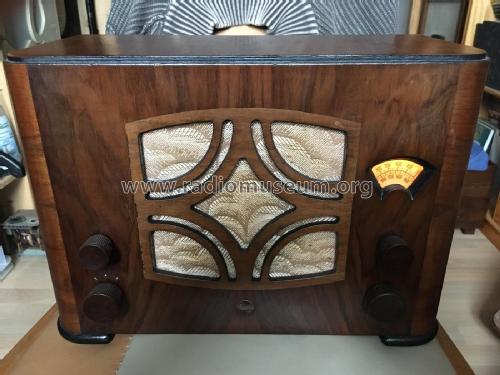

944A; Philips akc. spol., (ID = 324368) Radio
Philips akc. spol.,: 944A [Radio] ID = 324368 845x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model 944A, Philips akc. spol., Praha-Hloubetin

Country:  Czechoslovakia
Manufacturer / Brand:  Philips akc. spol., Praha-Hloubetin
Year: 1934 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: RENS1264 RES374 RGN1064
Main principle TRF without regeneration
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 103; 111; 118; 127; 135; 143; 155; 196; 210; 225; 240; 253 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: 944A - Philips akc. spol., Praha-
Material Wooden case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Collectors' prices
Source of data Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange-Nowisch


All listed radios etc. from Philips akc. spol., Praha-Hloubetin
Here you find 124 models, 94 with images and 101 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Philips akc. spol.,: 944A
Threads: 3 | Posts: 6
Hits: 1917     Replies: 2
philips: 944A ;
Manfred Seidel
09.Mar.11
  1

Hallo liebe Radiosammler,

habe das Philips 944A bekommen und dazu eine Frage.

Hinten rechts befindet sich eine Platte mit Schrauben und Brücken.

Wer kann mit mitteilen wie das Schema der Brücken ist um die

verschiedenen Betriebsspannungen einzustellen.

Danke für eine Antwort.

Gruß

Manfred Seidel



Torbjörn Forsman
19.Apr.11
  2

Das Brückenschema befindet sich auf dem Innenseite der Rückwand.

Karlheinz Fischer
19.Apr.11
  3

letztes Bild im Modellblatt !



mfg

Fischer


Hits: 3376     Replies: 0
philips: 944A (944 A);
Reinhard Hanschke
01.Feb.06
  1 Weitere Ergänzung:
1. Holzgehäuse
2. Nettogewicht: 7 kg
3. Maße: 35,5 x 24,4 x 17,5 cm
4. Fabriknummer: 601 794
5. Röhrenbestückung:
    a. PHILIPS MINIWATT                 506
    b. PHILIPS MINIWATT Penthode E 443 - HK 35
    c. PHILIPS MINIWATT               E 446
    Es kann wohl davon ausgegangen werden, daß die o.g. Röhrenbestückung im Original ist.
    PHILIPS wird keine TELEFUNKEN-Röhren, wie im bereits vorliegendem aufgeführten Modell, verwendet haben.

Hanschke Reinhard

Hits: 2181     Replies: 1
philips: 944A (944 A);
Reinhard Hanschke
01.Feb.06
  1 Das Dreieck mit der Beschriftung   PH PATENT.LIC   -s. zwei Bilder- zeigt an, daß das Gerät in dem vormaligen Staatsgebiet der TSCHECHOSLOWAKEI hergestellt wurde. Dieses Gerät spielt.
Eilert Menke
01.Feb.06
  2 siehe

http://www.radiomuseum.org/act_forum_lock_thread.cfm?thread_id=91619&setlocked=1

Philips akc. spol.,: 944A
