• Pays
• Royaume Uni

• Fabricant / Marque
• Philips Electrical, Lamps, Industrial - Miniwatt; London

• Année
• 1960 ?

• Catégorie
• Enrégistreur et/ou reproducteur son/video

• Radiomuseum.org ID
• 151574

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 4

• Semi-conducteurs
• OC71 OC71 OC72 OC72

• Principe général
• Amplification audio

• Gammes d'ondes
• - sans

• Particularités
• Electrophone avec HP

• Tension / type courant
• Piles sèches / 4 x 1.5 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 4 inch = 10.2 cm

• Puissance de sortie
• 0.22 W (qualité inconnue)

• Matière
• Cuir / canvas / plastique mais autre matériel en dessous!

• De Radiomuseum.org
• Modèle: AG9149 - Philips Electrical, Lamps,

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Remarques

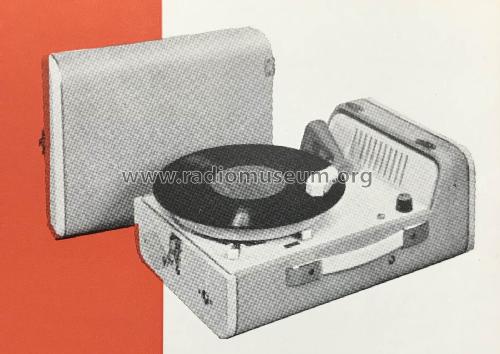

• Battery portable 4 speed record player. Similar to model AG9147 but has an On-Off switch, different pick-up weight adjustment & a stereo socket.

• Source

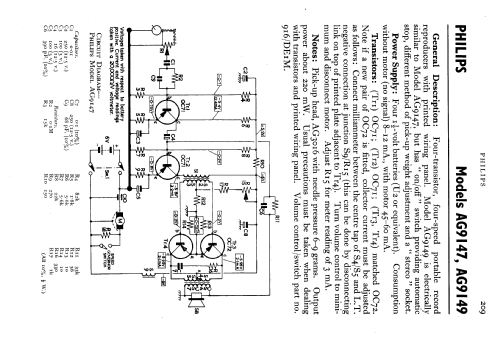

• -- Schematic

• Source du schéma
• Radio and TV Servicing books (R&TVS) book

• Auteur
• Modèle crée par Keith Staines. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 427 modèles d'appareils, 305 avec des images et 286 avec des schémas.
  Tous les appareils de Philips Electrical, Lamps, Industrial - Miniwatt; London
