All Transistor Car Portable 13RP340 /00L /05L

All Transistor Car Portable 13RP340 /00L /05L; Philips Electrical, (ID = 2369093) Radio
All Transistor Car Portable 13RP340 /00L /05L; Philips Electrical, (ID = 2368511) Radio All Transistor Car Portable 13RP340 /00L /05L; Philips Electrical, (ID = 2368509) Radio
All Transistor Car Portable 13RP340 /00L /05L; Philips Electrical, (ID = 2368510) Radio All Transistor Car Portable 13RP340 /00L /05L; Philips Electrical, (ID = 2368506) Radio
All Transistor Car Portable 13RP340 /00L /05L; Philips Electrical, (ID = 2368507) Radio All Transistor Car Portable 13RP340 /00L /05L; Philips Electrical, (ID = 2368508) Radio
Use red slider bar for more.
All Transistor Car Portable 13RP340 /00L /05L; Philips Electrical, (ID = 2368511) Radio

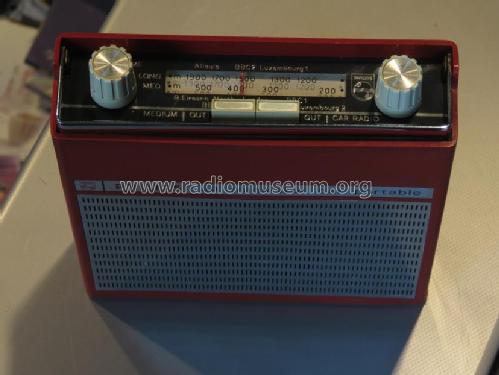

Philips Electrical,: All Transistor Car Portable 13RP340 /00L /05L [Radio] ID = 2368511 829x622
Select picture or schematic to display from thumbnails on the right and click for download.
For model All Transistor Car Portable 13RP340 /00L /05L, Philips Electrical, Lamps, Industrial - Miniwatt; London

Country:  Great Britain (UK)
Manufacturer / Brand:  Philips Electrical, Lamps, Industrial - Miniwatt; London
Year: 1973 ?? Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 6: AF117 AF117 AF117 AC128 AC128 AC128 OA79 OA70 AA129
Main principle Super-Heterodyne (Super in general); Export model
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Batteries / addl. power jack / 4 x 1,5 / 12 DC Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: All Transistor Car Portable 13RP340 /00L /05L - Philips Electrical, Lamps,
Material Modern plastics (no Bakelite or Catalin)
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 162 x 180 x 45 mm / 6.4 x 7.1 x 1.8 inch
Notes

As a self-contained portable radio it is powered by 4 internal 1,5V dry batteries. As a car radio it slides into a mounting tray and connects to a car aerial, car loudspeaker (6"x 4" elliptical) and 12V car battery.

See also Philips (GB) model P3G38T (with different transistors and internal power supply).

-----------------------------------------------------------------------------------------------------------------------

Kleines tragbares Radiogerät. Es kann im Auto eingeschoben werden und wird dort zum Autoradio.

Siehe auch Philips (GB) Modell P3G38T (mit unterschiedlichen Transistoren und interner Betriebsspannung).

Literature/Schematics (1) -- Schematic

Model page created by Bruce Cohen. See "Data change" for further contributors.



All listed radios etc. from Philips Electrical, Lamps, Industrial - Miniwatt; London
Here you find 410 models, 270 with images and 277 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips Electrical,: All Transistor Car Portable 13RP340 /00L /05L
Threads: 1 | Posts: 1
Hits: 480     Replies: 0
Philips Car Portable: Beherzt zuschlagen
Bruce Cohen
07.Mar.19
  1

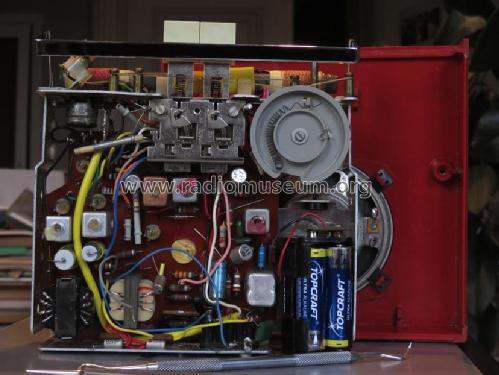

Es ist nicht das, was man sonst tut mit seinen kleinen Lieblingen: zuschlagen. Wer bei der Demontage die AF117 sieht und merkt, dass sich gar nichts tut, der kann gleich die Abschirmung durchzwicken. Das hilft oft. Er kann auch zuerst einmal kräftig gegen die Gehäuse schlagen. Meist zeigt das den Defekt gut an, das heisst, der Schlag repariert ihn vorübergehend, weil im Inneren die filigranen Fäden der Zinnfasern zerbrechen.

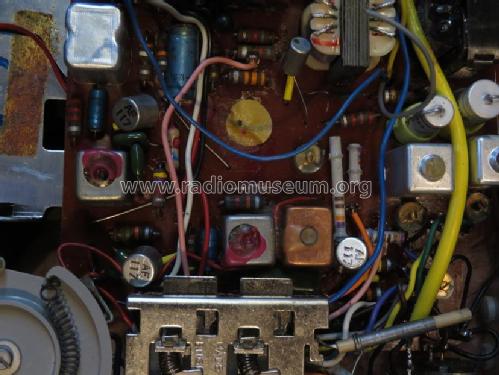

Das Radio ist am Anfang völlig stumm. Ein Schlag auf T2 und es beginnt zu rauschen und zu knistern. Empfang bleibt aber noch aus. Ein paar Mal Knallen auf T1 – der Empfang setzt ein, kristallklar. Schon nach kurzer Zeit wird er ‚trüber‘, dumpfer. Die Abschirmung von T1, T2 und T3 abgezwickt – vorläufig ist das Radio repariert.

Zinnfasern und der Radioreparateur – jedes Mal eine wirklich wundersame Begegnung.


Philips Electrical,: All Transistor Car Portable 13RP340 /00L /05L
End of forum contributions about this model
