• Country
• Netherlands

• Manufacturer / Brand
• Philips; Eindhoven (tubes international!); Miniwatt

• Year
• 1950

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 308677

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• UCH42 UAF42 UBC41 UL41 UY41

• Main principle
• Superheterodyne (common); ZF/IF 452 kHz; Export model

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast plus 2 Short Wave bands.

• Power type and voltage
• AC/DC-set / 110-127; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Bakelite, TUBES VISIBLE

• from Radiomuseum.org

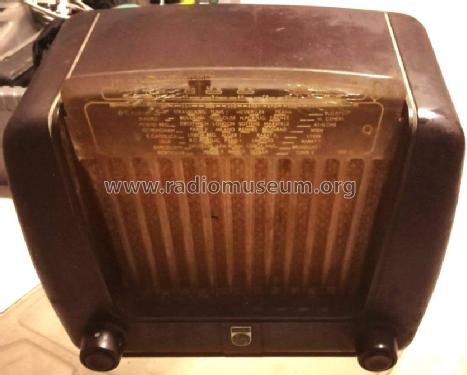

• Model: BX295U /05 - Philips; Eindhoven tubes

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 250 x 210 x 160 mm / 9.8 x 8.3 x 6.3 inch

• Notes

• Man erkennt auf einem Bild eine Exportausführung für Portugal, doch andere Geräte gelangten wahrscheinlich in andere Länder. Wir trennen die Suffixe und versuchen möglichst viele Fotos mit den Details (Skalen, Rückwände, Typenschilder) zu sammeln um mit der Zeit das Suffix -05 besser zu kennen. EE: Jetzt wäre die Aussage Exportmodell für Portugal" voreilig, also habe ich den Text geändert.

• Net weight (2.2 lb = 1 kg)
• 3 kg / 6 lb 9.7 oz (6.608 lb)

• Author
• Model page created by Wolfgang Bauer. See "Data change" for further contributors.
