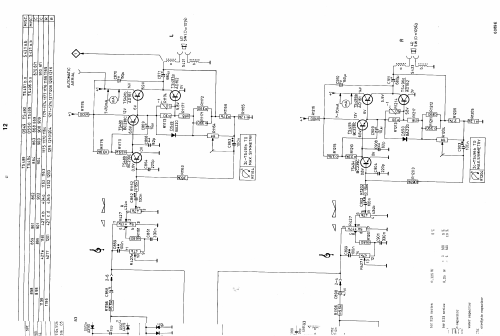

Select picture or schematic to display from thumbnails on the right and click for download.
For model Cassetta 642 iAC Stereo 22RN642/22, Philips Radios - Deutschland

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1974 Category: Car Radio, perhaps also + sound player/recorder
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle Superheterodyne (common); ZF/IF 460 kHz
Wave bands Broadcast, Long Wave and FM or UHF.
Details Cassette-Recorder or -Player
Power type and voltage Storage and/or dry batteries / 12 Volt
Loudspeaker - This model requires external speaker(s).
Power out 12 W (unknown quality)
from Radiomuseum.org Model: Cassetta 642 iAC Stereo 22RN642/22 - Philips Radios - Deutschland
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 180 x 50 x 205 mm / 7.1 x 2 x 8.1 inch
Notes Autoradio mit integriertem Cassettenspieler (Vollstereo). Es stehen 3 UKW 2 MW un 1 LW Speicherplatz im Turnlockspeicher zur Verfuegung. Das iAC ist eine von Philips entwickelte Stoeraustastschaltung (Interference Absorption Circuit).
Bei diesem Modell wird der Skalenzeiger über ein Seil angetrieben. Der Cassettenspieler ist massiv und aufwendig aufgebaut. Der Antrieb klappt mit allen Wellen und Achsen nach Einlegen der Cassette von unten in die Cassette.
Der Tonkopf und die Andruckrolle werden gesondert betaetigt - beim Ausschalten des Gerätes elektromechanisch entlastet. Der schnelle Vor- und Rücklauf hat eine Raste. Am Lautstaerkeregler befindet sich der Tonregler und R/L Balance.
Net weight (2.2 lb = 1 kg) 2.2 kg / 4 lb 13.5 oz (4.846 lb)
Price in first year of sale 560.00 DM
Source of data -- Original-techn. papers.

Model page created by Alfred Przybilla. See "Data change" for further contributors.
